自由电子 光束线反射镜无应力夹持设计与分析

赵晨行,卢启鹏,宋源,龚学鹏,王依,徐彬豪

downloadPDF
赵晨行, 卢启鹏, 宋源, 龚学鹏, 王依, 徐彬豪. 自由电子 光束线反射镜无应力夹持设计与分析[J]. , 2020, 13(4): 787-794. doi: 10.37188/CO.2019-0131
引用本文: 赵晨行, 卢启鹏, 宋源, 龚学鹏, 王依, 徐彬豪. 自由电子 光束线反射镜无应力夹持设计与分析[J]. , 2020, 13(4): 787-794.doi:10.37188/CO.2019-0131
ZHAO Chen-hang, LU Qi-peng, SONG Yuan, GONG Xue-peng, WANG Yi, XU Bin-hao. Design and analysis of stress-free clamping of mirrors used in free-electron laser beamlines[J]. Chinese Optics, 2020, 13(4): 787-794. doi: 10.37188/CO.2019-0131
Citation: ZHAO Chen-hang, LU Qi-peng, SONG Yuan, GONG Xue-peng, WANG Yi, XU Bin-hao. Design and analysis of stress-free clamping of mirrors used in free-electron laser beamlines[J].Chinese Optics, 2020, 13(4): 787-794.doi:10.37188/CO.2019-0131

自由电子 光束线反射镜无应力夹持设计与分析

doi:10.37188/CO.2019-0131
基金项目:国家自然科学基金(No. 11079035);国家科技重大专项(No. 2012ZX02702001);国家重点研发计划(2018YFD0401003-04)
详细信息
    作者简介:

    赵晨行(1994—),男,河南郑州人,硕士研究生,2017年于中国海洋大学获得学士学位,现为中国科学院大学硕士研究生,主要从事同步辐射光束线关键技术的研究。E-mail:z.chenhang@qq.com

    卢启鹏(1964—),男,黑龙江齐齐哈尔人,研究员,博士生导师,1987年于浙江大学获得学士学位,1990年于中国科学院长春光学精密机械与物理研究所获得硕士学位,主要从事光谱仪器及同步辐射光束线关键技术的研究。E-mail:luqp@ciomp.ac.cn

    宋源(1988-),男,吉林白山人,博士,助理研究员,2011年于贵州大学获得学士学位,2017年于中国科学院大学获得博士学位,研究方向为同步辐射单色器的相关技术研究。E-mail:songyuan_SHOW@126.com

    龚学鹏(1982-),男,内蒙古赤峰人,博士,研究员,2005年在吉林大学获得学士学位,2010年在吉林大学获得博士学位,研究方向为精密机械设计与工程CAE分析。E-mail:gongxuepeng120@yahoo.com.cn

    王依(1987-),男,辽宁阜新人,博士,助理研究员,2010年6月于四川大学获工学学士学位,2013年3月于浙江大学获工学硕士学位,2019年1月于中国科学院大学获工学博士学位,研究方向为精密机械技术研究。E-mail:wangln2007@sina.com

    徐彬豪(1990-),男,吉林永吉人,2012年于吉林化工学院获得学士学位,研究方向为精密机械技术研究。E-mail:Xubinhao999@163.com

    通讯作者:

    卢启鹏(1964-),男,黑龙江人,研究员,博士生导师,1987年于浙江大学获得学士学位,1990年于中科院长春光机所获得硕士学位,主要从事光谱仪器及同步辐射光束线关键技术的研究。E-mail:luqp@ciomp.ac.cn

  • 中图分类号:TH744.1

Design and analysis of stress-free clamping of mirrors used in free-electron laser beamlines

Funds:Supported by the National Natural Science Foundation of China (No. 11079035); National Science and Technology Major Project (No. 2012ZX02702001); National Key R&D Program of China (No. 2018YFD0401003-04)
More Information
  • 摘要:反射镜是自由电子 光束线中的重要光学元件,反射镜自重引起的面形误差会严重影响光束线的成像质量。为减小自重引起的面形误差,基于Bessel点理论提出了重力补偿方案,并设计了无应力夹持装置,利用有限元软件对该装置进行仿真分析。以尺寸为440 mm×50 mm×50 mm的反射镜为例进行分析,传统支撑方式下反射镜下表面面形误差为1.647 μrad,采用本文提出的夹持方案后面形误差降至0.085 7 μrad,优于工程指标0.1 μrad。为防止反射镜在工作模式切换时发生窜动,可对反射镜添加不超过2 N的微小夹持力,此时反射镜的面形误差为0.093 9 μrad。此外,还对装置进行了动力学分析,结果显示:该设计方案可有效防止装置存在较低的固有频率,在使用过程中不会产生共振现象,满足光束线的使用需求。

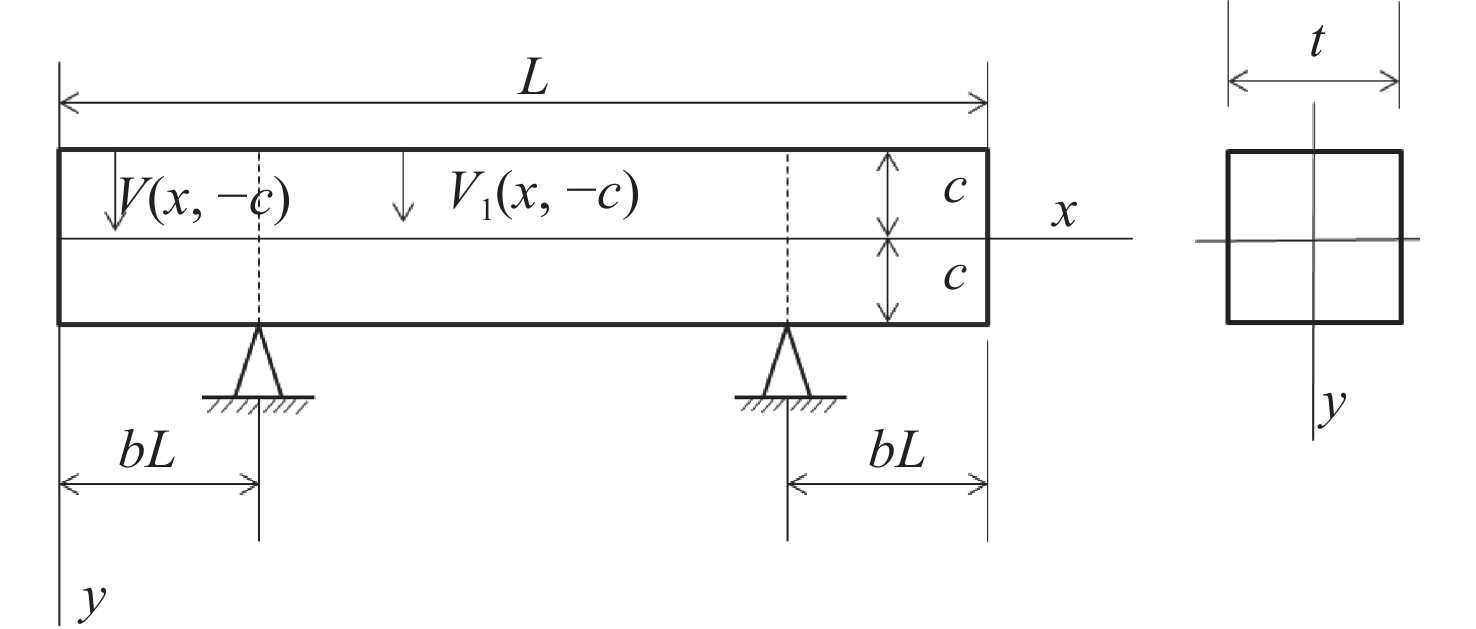

  • 图 1长条形镜尺寸和形变量标记示意图

    Figure 1.Beam dimensions and top surface deflection notation

    图 2梁的弯曲理论和平面应力理论计算得出的反射镜下表面形变量

    Figure 2.Deformations in the bottom surface of mirror calculated by beam bending theory and plane stress theory

    图 3反射镜四点支撑的三维模型

    Figure 3.3D model of mirror supported by four points

    图 4子午方向支撑间距为240~250 mm时反射镜底面在竖直方向上的形变量

    Figure 4.Vertical deformation of bottom surface when the space of the support along meridian is 240~250 mm

    图 5子午方向支撑间距为240~250 mm的斜率误差RMS曲线

    Figure 5.Slope error RMS curve when the space of the support along meridian is 240 ~ 250 mm

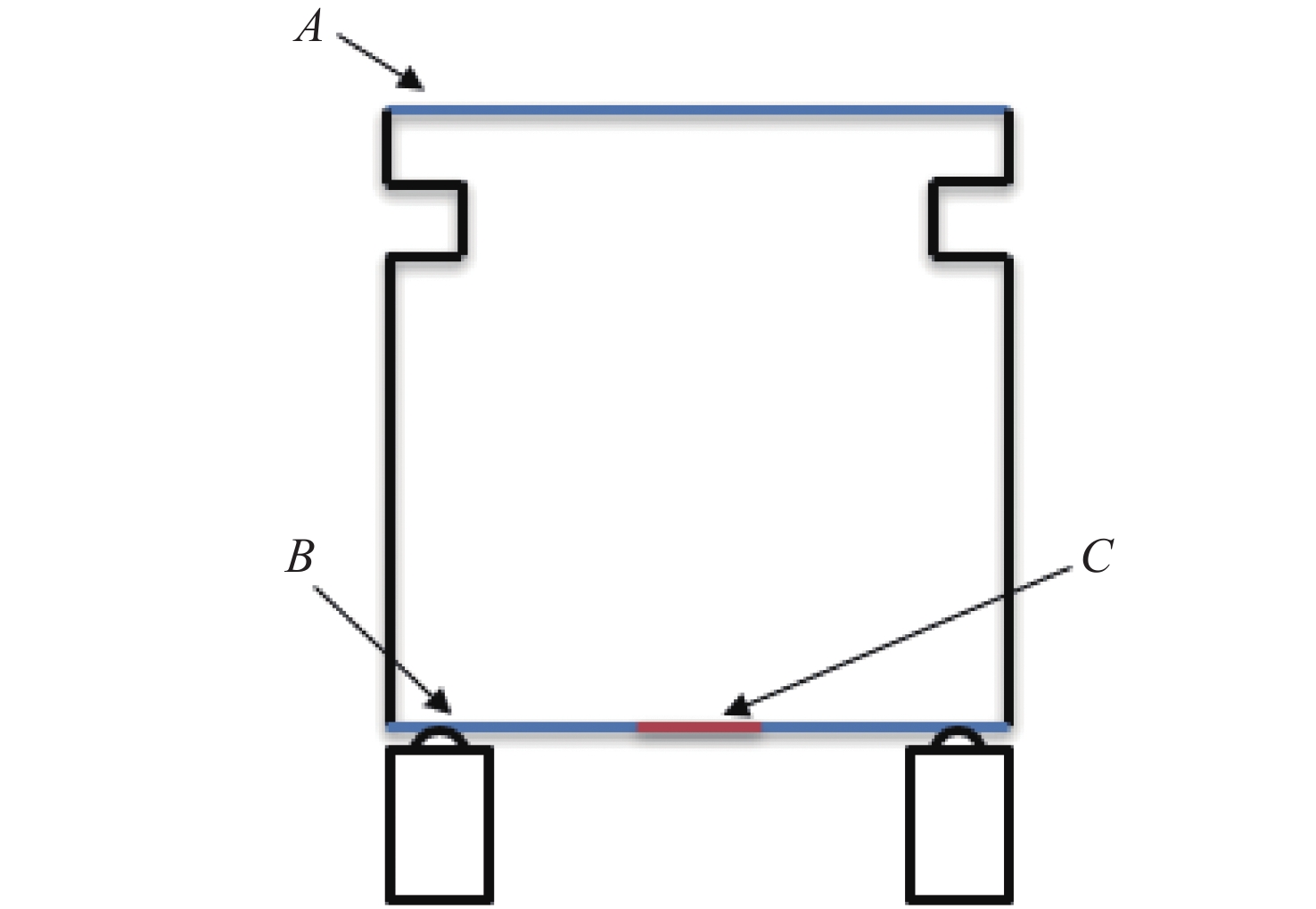

    图 6反射镜支撑点处沿弧矢方向的线段

    Figure 6.Line segment along the sagittal direction at the support point of the mirror

    图 7弧矢方向支撑间距为22~42 mm时反射镜支撑点处上表面在竖直方向上的形变量

    Figure 7.Slope error RMS curve of mirror when the space of the support along sagittal is 22~42 mm

    图 8四点支撑时反射镜下表面在竖直方向上的形变量云图

    Figure 8.Vertical deformation nephogram in bottom surface of mirror with four-point supporting

    图 9子午方向支撑间距为246 mm时反射镜下表面在竖直方向上的形变量

    Figure 9.Vertical deformation of bottom surface of mirror when the space of the support along meridian is 246 mm

    图 10反射镜下表面支撑点沿弧矢方向的形变量

    Figure 10.Vertical deformation at support point in bottom surface of mirror along sagittal

    图 11反射镜光斑区域支撑点处弧矢方向的形变量

    Figure 11.Vertical deformation at support points of the footprint area in the mirror along sagittal

    图 12反射镜无应力夹持装置示意图

    Figure 12.Schematic diagram of stress-free clamping equipment

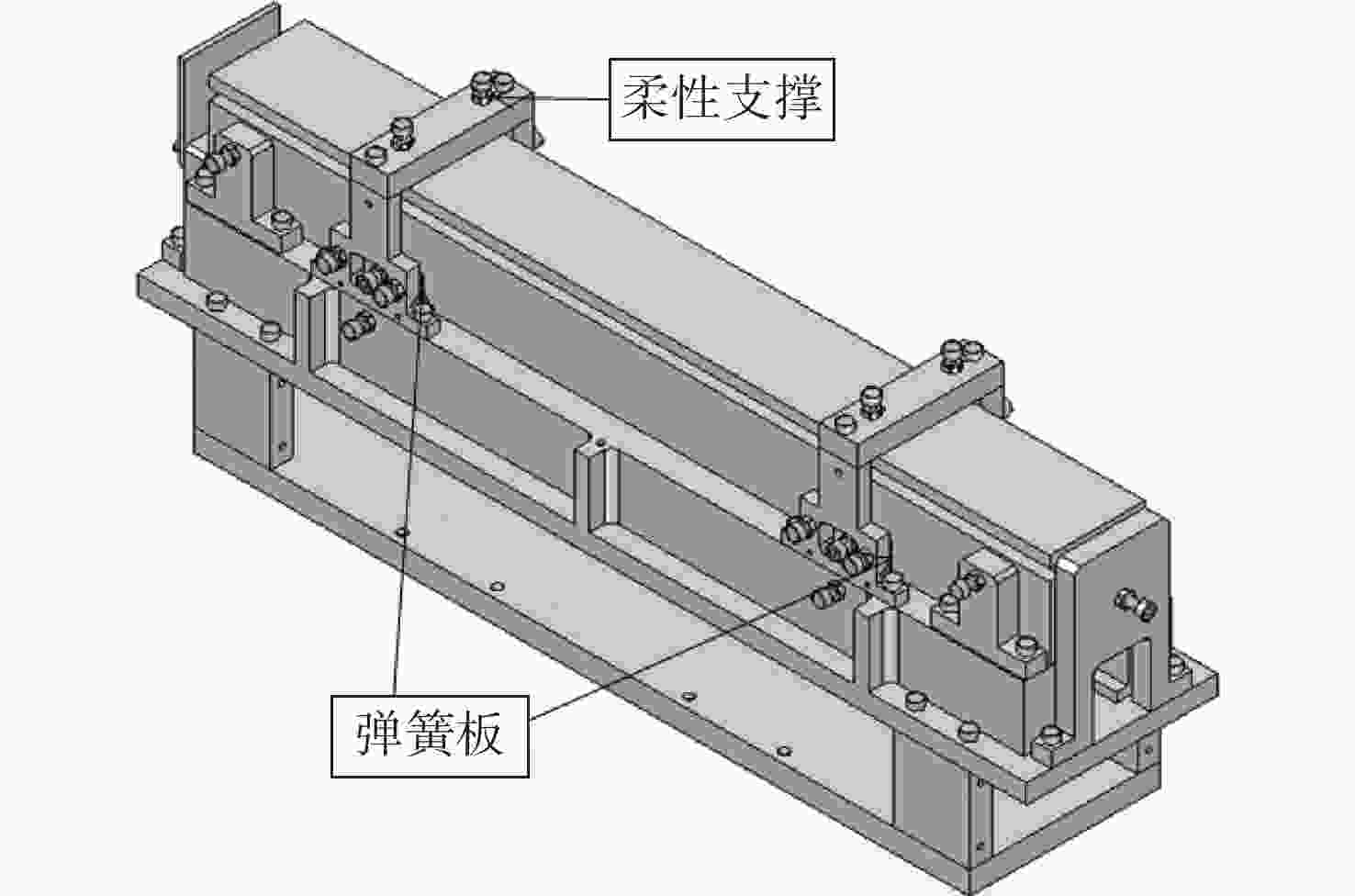

    图 13反射镜无应力夹持装置三维模型

    Figure 13.3D model of stress-free clamping equipment

    图 14反射镜无应力夹持装置的形变云图

    Figure 14.Deformation nephogram of stress-free clamping equipment

    图 15夹持力大小为0~3 N时底面沿子午方向在竖直方向的形变量

    Figure 15.Vertical deformation of bottom surface when clamping force is 0~3 N

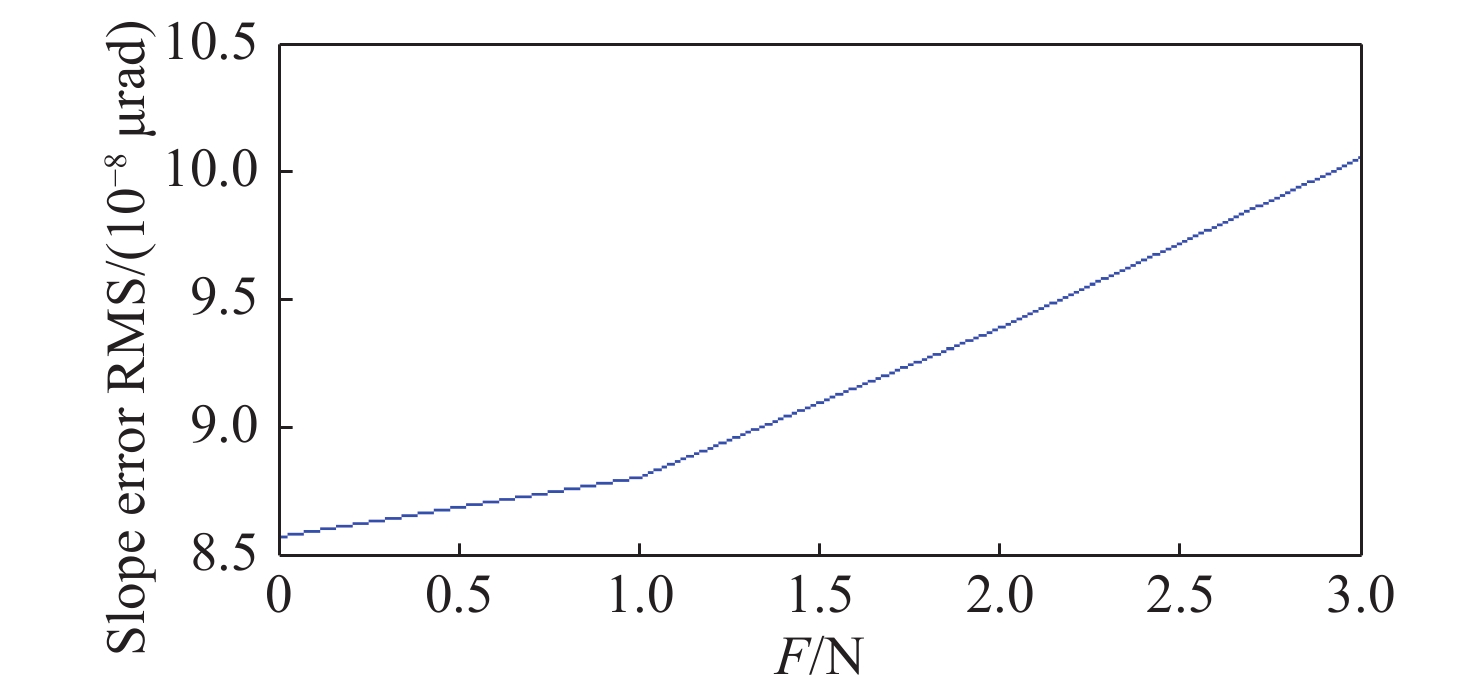

    图 16夹持力大小为0~3 N时的斜率误差RMS曲线

    Figure 16.Slope error RMS curve when clamping force is 0~3 N

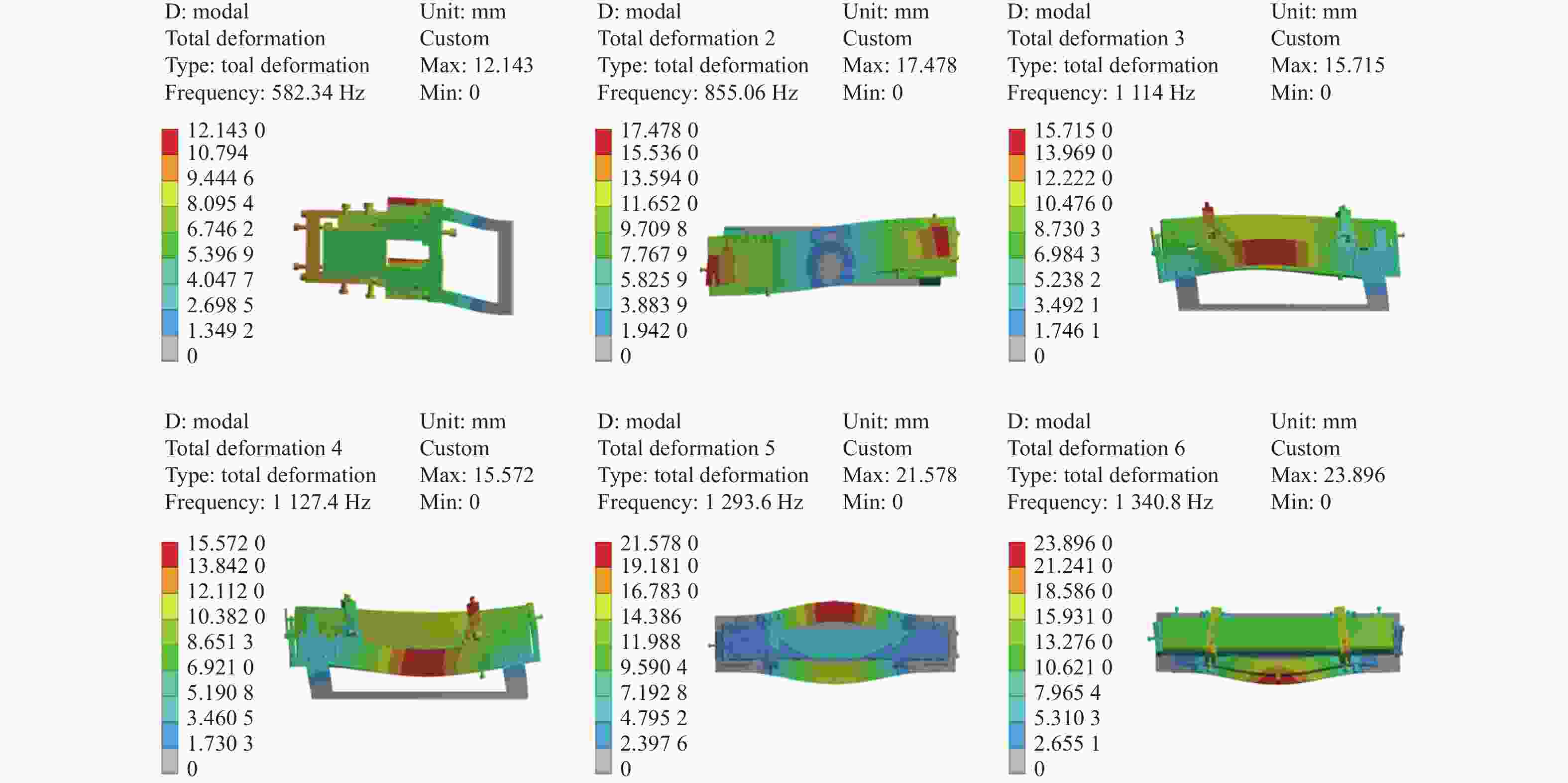

    图 17前六阶固有频率对应的振型

    Figure 17.Mode nephograms of the first six natural frequencies

    表 1反射镜主要参数

    Table 1.The main parameters of mirror

    Substrate material Single-crystalline Si
    Coating B4C
    Mirror dimension/mm 440x50x50
    Footprint on mirror/mm 380x10
    Useful area/mm 400x30
    Incidence angle/(°) 1.5
    Mirror radius ∞/>30 km
    Slope error/μrad 0.1
    Roughness/nm 0.3
    下载: 导出CSV

    表 2弧矢方向支撑间距为22, 28, 36和42 mm时支撑点处不同线段的面形误差RMS

    Table 2.Deformation error RMS of different lines at support point when the space of the support along sagittal are 22, 28, 36, 42 mm (μrad)

    RMS
    22 mm 28 mm 36 mm 42 mm
    A 0.014 3 0.014 59 0.014 85 0.014 96
    B 2.893 2.885 2.866 9 3.19
    C 0.116 8 0.059 8 0.032 0.016 7
    下载: 导出CSV
  • [1] 赵振堂, 冯超. X射线自由电子 [J]. 物理,2018,47(8):481-490.doi:10.7693/wl20180801

    ZHAO ZH T, FENG CH. X-ray free electron lasers[J].Physics, 2018, 47(8): 481-490. (in Chinese)doi:10.7693/wl20180801
    [2] ASSOUFID L, HIGNETTE O, HOWELLS M,et al. Future metrology needs for synchrotron radiation grazing-incidence optics[J].Nuclear Instruments and Methods in Physics Research Section A:Accelerators,Spectrometers,Detectors and Associated Equipment, 2001, 467-468: 267-270.
    [3] 卢启鹏, 高飒飒, 彭忠琦. 同步辐射水平偏转压弯镜面形误差分析与补偿[J]. 光学精密工程,2011,19(11):2644-2650.doi:10.3788/OPE.20111911.2644

    LU Q P, GAO S S, PENG ZH Q. Analysis and compensation of slope error for synchrotron radiation horizontal deflected mirror[J].Optics and Precision Engineering, 2011, 19(11): 2644-2650. (in Chinese)doi:10.3788/OPE.20111911.2644
    [4] 孙福权, 傅远, 祝万钱, 等. 压弯镜系统自重平衡多点调节方法的研究[J]. 核技术,2011,34(4):246-250.

    SUN F Q, FU Y, ZHU W Q,et al. A study on multi-point gravity compensation of mirror bending system[J].Nuclear Techniques, 2011, 34(4): 246-250. (in Chinese)
    [5] MORI Y, YAMAMURA K, SANO Y. The study of fabrication of the x-ray mirror by numerically controlled plasma chemical vaporization machining: development of the machine for the x-ray mirror fabrication[J].Review of Scientific Instruments, 2000, 71(12): 4620.doi:10.1063/1.1322580
    [6] SENBA Y, KISHIMOTO H, MIURA T,et al. Upgrade of surface profiler for x-ray mirror at SPring-8[J].Proceedings of SPIE,SPIE, 2014, 9206: 920604.
    [7] 黄智超, 程建高, 李飞, 等. 同步辐射压弯镜重力补偿方法[J]. 强 与粒子束,2018,30(8):085102.doi:10.11884/HPLPB201830.180066

    HUANG ZH CH, CHENG J G, LI F,et al. Gravity compensation for bent mirror of synchrotron radiation[J].High Power Laser and Particle Beams, 2018, 30(8): 085102. (in Chinese)doi:10.11884/HPLPB201830.180066
    [8] 李庆祥, 王东生, 李玉和. 现代精密仪器设计[M]. 北京: 清华大学出版社, 2004: 64-65.

    LI Q X, WANG D SH, LI Y H.Design of Modern Precision Instruments[M]. Beijing: Tsinghua University Press, 2004: 64-65. (in Chinese)
    [9] REED R R. A glass beam reference surface for quality control measurements[J].International Journal of Mechanical Sciences, 1966, 8(11): 703-715.doi:10.1016/0020-7403(66)90049-X
    [10] 邵明振, 邵春雷, 卢启鹏, 等. 高功率TEA CO2 器主机结构优化设计[J]. 发光学报,2013,34(3):388-393.doi:10.3788/fgxb20133403.0388

    SHAO M ZH, SHAO CH L, LU Q P,et al. Design on mainframe of high power TEA CO2 laser and optimization[J].Chinese Journal of Luminescence, 2013, 34(3): 388-393. (in Chinese)doi:10.3788/fgxb20133403.0388
    [11] 程显超. 同步辐射束线工程中相关技术的研究[D]. 合肥: 中国科学技术大学, 2016.

    CHENG X CH. Research on the beamline engineering technologies for the synchrotron radiation[D]. Hefei: University of Science and Technology of China, 2016. (in Chinese)
    [12] 翟岩, 梅贵, 江帆, 等. Ф2020 mm口径空间红外相机主反射镜设计[J]. 发光学报,2018,39(8):1170-1176.doi:10.3788/fgxb20183908.1170

    ZHAI Y, MEI G, JIANG F,et al. Ф2020 mm aperture space infrared camera main reflector design[J].Chinese Journal of Luminescence, 2018, 39(8): 1170-1176. (in Chinese)doi:10.3788/fgxb20183908.1170
    [13] NIJSSE G J P.Linear motion systems: a modular approach for improved straightness performance[D]. Delft: Delft University of Technology, 2001: 39-40.
