制冷型长波红外光学系统设计

单秋莎,谢梅林,刘朝晖,陈荣利,段晶,刘凯,姜凯,周亮,闫佩佩

downloadPDF
单秋莎, 谢梅林, 刘朝晖, 陈荣利, 段晶, 刘凯, 姜凯, 周亮, 闫佩佩. 制冷型长波红外光学系统设计[J]. , 2022, 15(1): 72-78. doi: 10.37188/CO.2021-0116
引用本文: 单秋莎, 谢梅林, 刘朝晖, 陈荣利, 段晶, 刘凯, 姜凯, 周亮, 闫佩佩. 制冷型长波红外光学系统设计[J]. , 2022, 15(1): 72-78.doi:10.37188/CO.2021-0116
SHAN Qiu-sha, XIE Mei-lin, LIU Zhao-hui, CHEN Rong-li, DUAN Jing, LIU Kai, JIANG Kai, ZHOU Liang, YAN Pei-pei. Design of cooled long-wavelength infrared imaging optical system[J]. Chinese Optics, 2022, 15(1): 72-78. doi: 10.37188/CO.2021-0116
Citation: SHAN Qiu-sha, XIE Mei-lin, LIU Zhao-hui, CHEN Rong-li, DUAN Jing, LIU Kai, JIANG Kai, ZHOU Liang, YAN Pei-pei. Design of cooled long-wavelength infrared imaging optical system[J].Chinese Optics, 2022, 15(1): 72-78.doi:10.37188/CO.2021-0116

制冷型长波红外光学系统设计

doi:10.37188/CO.2021-0116
基金项目:国家自然科学基金(No. 61805275);中国科学院“西部之光”人才培养引进计划(No. XAB2017B27)
详细信息
    作者简介:

    单秋莎(1986—),女,山东菏泽人,博士研究生,2012年于长春理工大学获得硕士学位,主要研究方向为光学系统设计和超分辨成像。E-mail:shqsh.2007@163.com

    刘朝晖(1965—),男,陕西西安人,研究员,博士生导师,1987年于浙江大学获得学士学位,主要从事靶场光电跟踪技术和空间精密跟踪测量领域的研究工作。E-mail:lzh@opt.ac.cn

  • 中图分类号:O435.1

Design of cooled long-wavelength infrared imaging optical system

Funds:Supported by the National Natural Science Foundation of China (No. 61805275); CAS “Light of West China” Program (No. XAB2017B27)
More Information
  • 摘要:针对640×512长波红外制冷型探测器,设计了一种制冷型长波红外光学系统,用于对目标的红外跟踪探测。该光学系统采用二次成像结构以达到100%冷光阑效率,采用锗和硫化锌玻璃材料相结合,实现了像差校正和消色差设计,通过引入高次非球面,很好地校正了系统的高级像差,简化了系统结构。光学系统由6个镜片构成,焦距为400 mm,工作波段为7.7~9.3 μm,视场角为1.37°×1.10°, F数为2。设计结果表明:在空间频率33 lp/mm处,轴外视场MTF>0.24,接近衍射极限,具有较高的成像品质。在−35~+55 ℃工作温度范围内,通过内置调焦镜调焦来保证高温、低温环境下的成像质量,可用于宽温度范围内的红外跟踪探测。

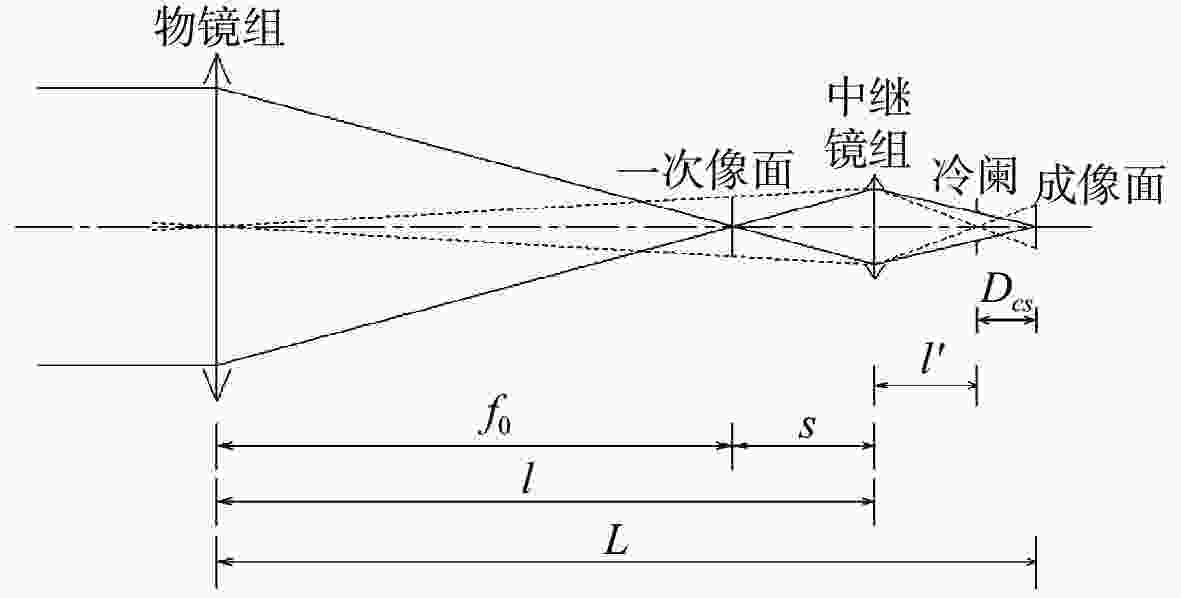

  • 图 1二次成像系统示意图

    Figure 1.Schematic diagram of the secondary imaging system

    图 2长波红外光学系统示意图

    Figure 2.Schematic diagram of long-wavelength infrared optical system

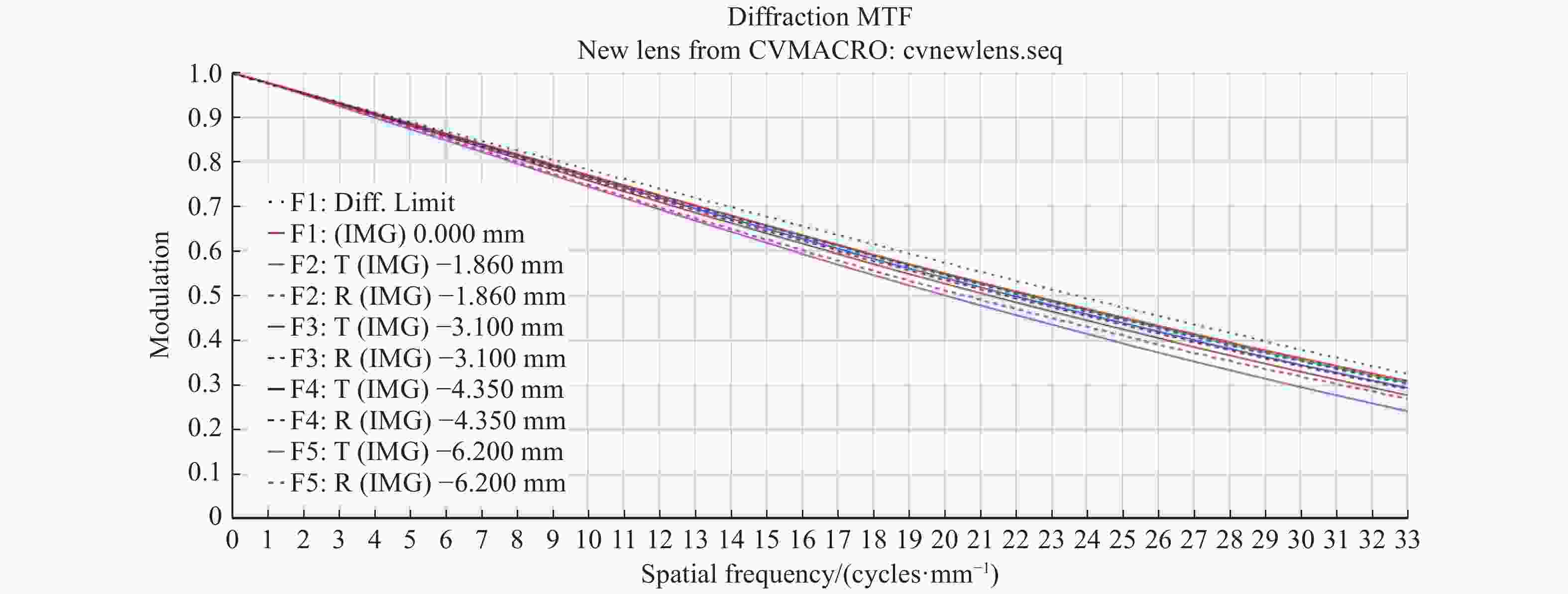

    图 3长波光学系统MTF曲线图

    Figure 3.The MTF curve diagram of the long-wavelength optical system

    图 4长波光学系统点列图

    Figure 4.The spot diagram of the long-wavelength optical system

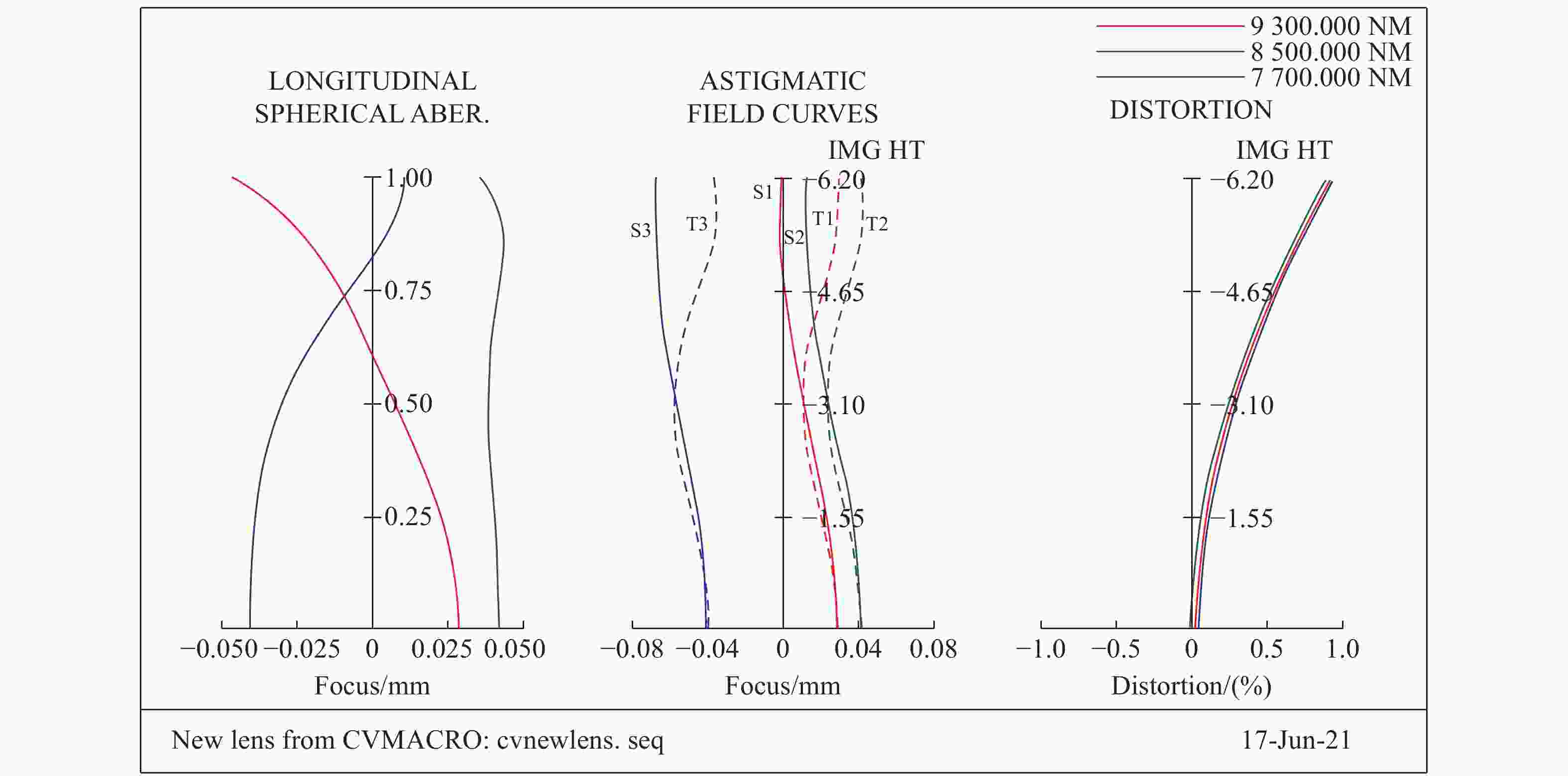

    图 5长波光学系统球差、场曲和畸变曲线图

    Figure 5.The sphere, curve and distortion diagram of long-wavelength optical system

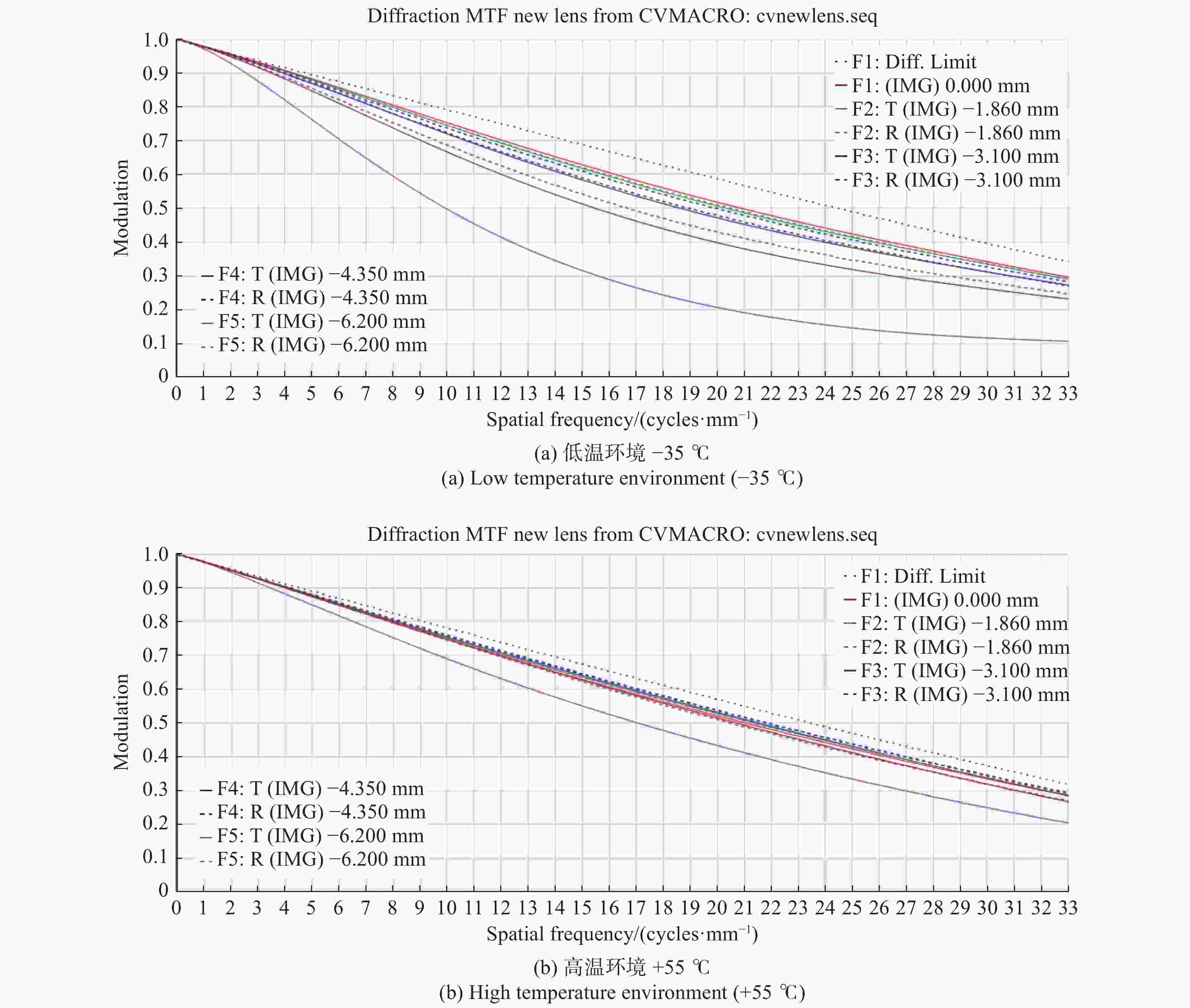

    图 6高温、低温环境下经调焦后系统的MTF曲线图

    Figure 6.The MTF curve diagrams of the system after focusing in high- and low-temperature environments

    图 7冷像强度较大的冷反射光线追迹图

    Figure 7.The cold reflection ray trace of cold images with high intensity

    表 1该红外系统的光学设计参数

    Table 1.Design parameters of proposed infrared optical system

    项目 参数
    波段范围/μm 7.7~9.3
    中心波段/μm 8.5
    焦距/mm 400
    F 2
    视场角(°) 1.37×1.10
    靶面大小/mm 12.29
    温度范围/℃ −35~+55
    像元大小 15 μm×15 μm
    下载: 导出CSV

    表 2冷反射分析结果

    Table 2.Analysis results of the narcissus effect

    反射面 光瞳切趾 YNI I/IBAR 冷像立体角 冷像强度比
    1 7(R) 32.3971 −21.550 0.012372 0.00072
    2 7(R) −14.1678 −4.933 0.028289 0.00377
    3 7(R) 8.9698 7.885 0.044679 0.00942
    4 7(R) 2.3184 1.592 0.172476 0.13999
    5 7(R) −9.9085 −6.533 0.040447 0.00772
    6 7(R) −1.0371 −0.676 0.381728 0.67911
    8 20(R) 1.5979 −10.228 0.423244 0.83253
    9 20(R) −1.6151 −0.509 0.166312 0.13018
    10 20(R) −3.5843 −0.801 0.108109 0.05508
    11 20(R) −2.6479 −0.762 0.147997 0.10314
    12 20(R) 1.1223 1.353 0.505261 1.17892
    13 20(R) −2.7761 −0.861 0.163054 0.12515
    下载: 导出CSV
  • [1] 汤天瑾, 李岩. 红外相机共孔径双波段成像光学系统[J]. 应用光学,2015,36(4):513-518.doi:10.5768/JAO201536.0401004

    TANG T J, LI Y. Dual-band common aperture optical system for infrared camera[J].Journal of Applied Optics, 2015, 36(4): 513-518. (in Chinese)doi:10.5768/JAO201536.0401004
    [2] 陈建发, 潘枝峰, 王合龙, 等. 基于制冷型探测器的双波段红外光学系统无热化设计[J]. 电光与控制,2019,26(10):83-86.doi:10.3969/j.issn.1671-637X.2019.10.017

    CHEN J F, PAN ZH F, WANG H L,et al. Athermalization design of a dual-band infrared optical system with cryogenic detector[J].Electronics Optics&Control, 2019, 26(10): 83-86. (in Chinese)doi:10.3969/j.issn.1671-637X.2019.10.017
    [3] 刘星洋, 翟尚礼, 李靖, 等. 制冷型中波红外偏振成像光学系统设计[J]. 红外与 工程,2021,50(2):20200208.doi:10.3788/IRLA20200208

    LIU X Y, ZHAI SH L, LI J,et al. Design of cooled medium-wave infrared polarization imaging optical system[J].Infrared and Laser Engineering, 2021, 50(2): 20200208. (in Chinese)doi:10.3788/IRLA20200208
    [4] 李昂, 王永刚, 邬志强, 等. 光学加工过程中高次非球面的三坐标测量数据处理[J]. 中国光学,2020,13(2):302-312.doi:10.3788/co.20201302.0302

    LI A, WANG Y G, WU ZH Q,et al. Data processing of high-order aspheric surface measurements using CMM in optical fabrication[J].Chinese Optics, 2020, 13(2): 302-312. (in Chinese)doi:10.3788/co.20201302.0302
    [5] 付强, 张新. 基于硫系玻璃的中波红外光学系统无热化设计[J]. 红外与 工程,2015,44(5):1467-1471.doi:10.3969/j.issn.1007-2276.2015.05.013

    FU Q, ZHANG X. Athermalization of the medium-wave infrared optical system based on chalcogenide glasses[J].Infrared and Laser Engineering, 2015, 44(5): 1467-1471. (in Chinese)doi:10.3969/j.issn.1007-2276.2015.05.013
    [6] 吴文达, 张葆, 洪永丰, 等. 机载红外与合成孔径雷达共孔径天线设计[J]. 中国光学,2020,13(3):595-604.

    WU W D, ZHANG B, HONG Y F,et al. Design of co-aperture antenna for airborne infrared and synthetic aperture radar[J].Chinese Optics, 2020, 13(3): 595-604. (in Chinese)
    [7] 吕博, 冯睿, 寇伟, 等. 折反射式空间相机光学系统设计与杂散光抑制[J]. 中国光学,2020,13(4):822-831.doi:10.37188/CO.2019-0036

    LV B, FENG R, KOU W,et al. Optical system design and stray light suppression of catadioptric space camera[J].Chinese Optics, 2020, 13(4): 822-831. (in Chinese)doi:10.37188/CO.2019-0036
    [8] 潘君骅. 光学非球面的设计、加工与检验[M]. 苏州: 苏州大学出版社, 2004.

    PAN J H.TheDesign,ManufactureandTestoftheAsphericalOpticalSurfaces[M]. Suzhou: Suzhou University Press, 2004. (in Chinese)
    [9] 孟超, 郭俊, 付芸. 利用非球面简化红外连续变焦光学系统的研究[J]. 红外,2010,31(4):6-11.doi:10.3969/j.issn.1672-8785.2010.04.002

    MENG CH, GUO J, FU Y. Design of far-infrared zoom optical system based on aspheric surface[J].Infrared, 2010, 31(4): 6-11. (in Chinese)doi:10.3969/j.issn.1672-8785.2010.04.002
    [10] 杨乐, 孙强, 王健, 等. 长波红外连续变焦光学系统设计[J]. 红外与 工程,2012,41(4):999-1004.doi:10.3969/j.issn.1007-2276.2012.04.031

    YANG L, SUN Q, WANG J,et al. Design of long-wave infrared continuous zoom optical system[J].Infrared and Laser Engineering, 2012, 41(4): 999-1004. (in Chinese)doi:10.3969/j.issn.1007-2276.2012.04.031
    [11] 朱广亮, 杨林, 刘灿. 制冷型中波红外光学系统无热化设计[J]. 光学与光电技术,2021,19(2):98-102.

    ZHU G L, YANG L, LIU C. Athermalized design of refrigerated medium-wave infrared short-focus optical system[J].Optics&Optoelectronic Technology, 2021, 19(2): 98-102. (in Chinese)
    [12] HOWARD J W, ABEL I R. Narcissus: reflections on retroreflections in thermal imaging systems[J].Applied Optics, 1982, 21(18): 3393-3397.doi:10.1364/AO.21.003393
    [13] AKRAM M N. Design of a multiple-field-of-view optical system for 3- to 5-μm infrared focal-plane arrays[J].Optical Engineering, 2003, 42(6): 1704-1714.doi:10.1117/1.1572892
