机载红外与合成孔径雷达共孔径天线设计

吴文达,张葆,洪永丰,张玉鑫

downloadPDF
吴文达, 张葆, 洪永丰, 张玉鑫. 机载红外与合成孔径雷达共孔径天线设计[J]. , 2020, 13(3): 595-604. doi: 10.3788/CO.2019-0160
引用本文: 吴文达, 张葆, 洪永丰, 张玉鑫. 机载红外与合成孔径雷达共孔径天线设计[J]. , 2020, 13(3): 595-604.doi:10.3788/CO.2019-0160
WU Wen-da, ZHANG Bao, HONG Yong-feng, ZHANG Yu-xin. Design of co-aperture antenna for airborne infrared and synthetic aperture radar[J]. Chinese Optics, 2020, 13(3): 595-604. doi: 10.3788/CO.2019-0160
Citation: WU Wen-da, ZHANG Bao, HONG Yong-feng, ZHANG Yu-xin. Design of co-aperture antenna for airborne infrared and synthetic aperture radar[J].Chinese Optics, 2020, 13(3): 595-604.doi:10.3788/CO.2019-0160

机载红外与合成孔径雷达共孔径天线设计

doi:10.3788/CO.2019-0160
基金项目:国家自然基金-青年科学基金项目(No.61705225)
详细信息
    作者简介:

    吴文达(1995—),男,浙江义乌人,硕士研究生,2017年于浙江大学取得学士学位,主要从事光学系统设计方面的研究。E-mail:wuwenda17@mails.ucas.edu.cn

    张 葆(1966—),男,吉林磐石人,博士,研究员,博士生导师,1994年、2004年于中国科学院长春光学精密机械与物理研究所分别获得硕士、博士学位,主要从事航空光电成像技术的研究。E-mail:cleresky@vip.sina.com

    通讯作者:

    张葆(1966—),男,吉林磐石人,博士,研究员,博士生导师,1994年、2004年于中国科学院长春光学精密机械与物理研究所分别获得学士、硕士、博士学位,主要从事航空光电成像技术的研究。E-mail:cleresky@vip.sina.com

  • 中图分类号:TN21;TN827

Design of co-aperture antenna for airborne infrared and synthetic aperture radar

Funds:Supported by National Natural Science Foundation of China (Grant No.61705225)
More Information
  • 摘要:为了满足军事探测环境下复杂、多样化的探测需求,机载探测平台往往集成多个探测系统。共孔径复合作为一种理想的集成方式,在综合各类探测系统优势的基础上,缩减了系统的总体积,减轻了平台负担。本文计算并设计了一种卡塞格林式红外与合成孔径雷达共孔径天线。首先,根据合成孔径雷达指标设计主镜;接着,通过像差系数与非球面参数组成的方程组求解卡塞格林结构;然后,在前端卡塞格林结构、冷阑参数和红外光学系统指标的限制下,利用PW形式的像差公式计算透镜的具体结构。最终得到的雷达天线口径为1.22 m,增益为40.9 dB,红外光学系统焦距为−1 000 mm,全视场角为0.704°,次镜遮拦比小于0.33,在33 lp/mm处各温度区间MTF值大于0.4。所设计共孔径天线的各项指标均满足使用要求。

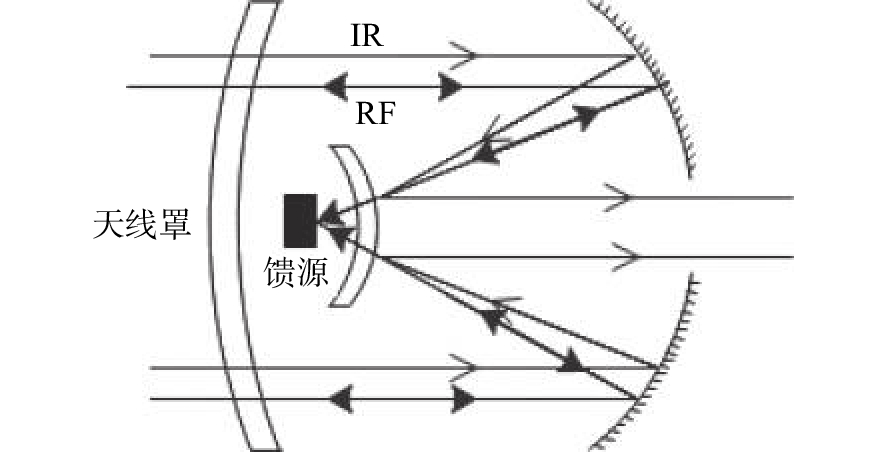

  • 图 1前馈源卡塞格林式共孔径结构

    Figure 1.Feedforward Cassegrain-type common aperture structure

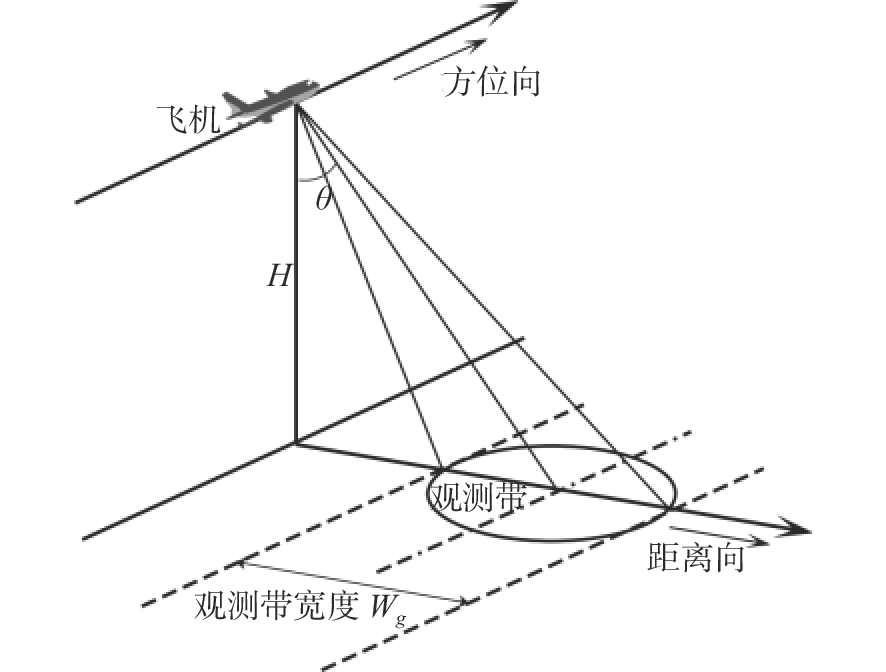

    图 2SAR工作示意图

    Figure 2.SAR working diagram

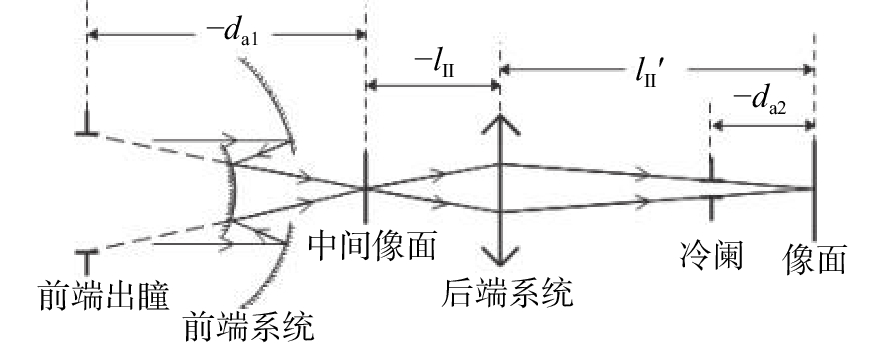

    图 3光阑匹配示意图

    Figure 3.Schematic diagram of aperture matching

    图 4天线E面功率辐射方向图

    Figure 4.Power radiation pattern of antenna E plane

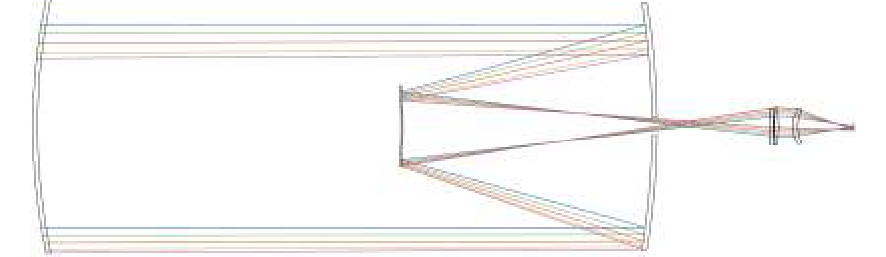

    图 5红外光学系统结构示意图

    Figure 5.Structure diagram of infrared optical system

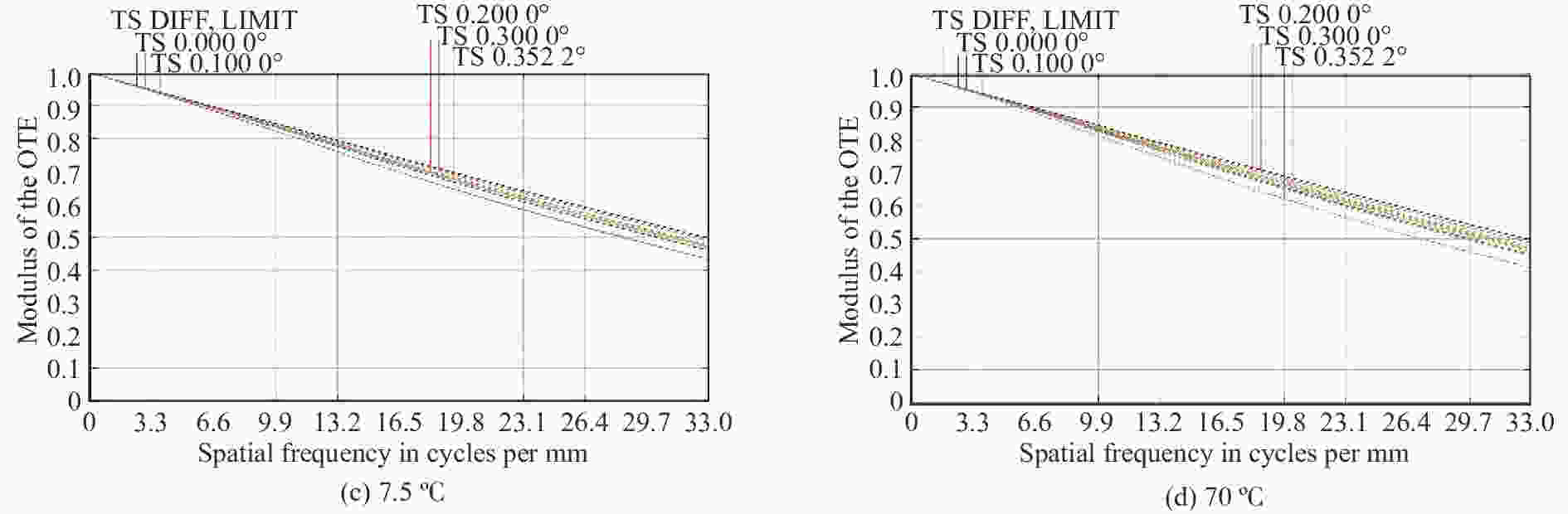

    图 6不同温度下MTF曲线

    Figure 6.MTFs at different temperatures

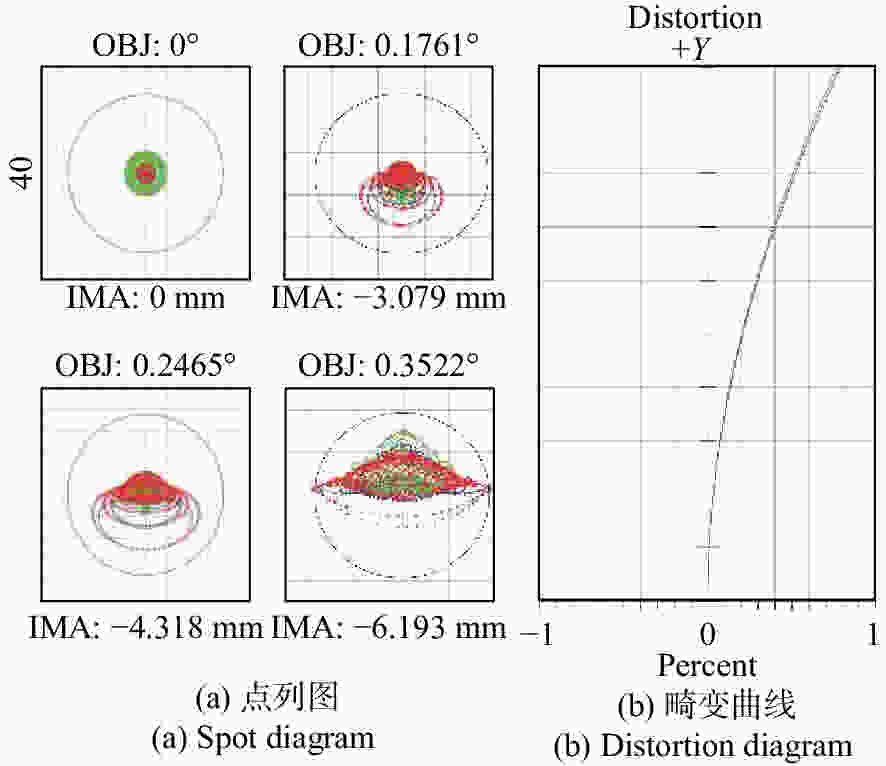

    图 7点列图与畸变曲线

    Figure 7.Spot diagram and distortion diagram

    图 8冷阑面光线投影

    Figure 8.Footprint diagram of stop

    表 1SAR指标

    Table 1.Parameters of SAR

    参数
    高度/km 20
    方位向分辨率/m ≤1
    距离向分辨率/m ≤1
    入射角范围/º 10~60
    观测带宽度/m 470~1 840
    带宽/MHz 200
    增益/dB 40
    频率/GHz(波长/mm) 10(30)
    下载: 导出CSV

    表 2红外光学系统指标

    Table 2.Parameters of infrared optical system

    参数
    波长/μm 3~5
    焦距/mm 1 000
    探测器分辨率 640×512
    像元尺寸/μm 15×15
    视场角/º 0.55×0.44
    F# 3
    地面像元分辨率/m 0.3
    环境温度/℃ −55~70
    下载: 导出CSV

    表 3冷反射分析结果

    Table 3.Analysis results of cold reflection

    面序号 YNI I/Ibar 像面接收能量比 像面光斑半径/mm
    1 −28.01 3.28 0.042 3% 18.17
    2 −28.01 3.29 0.042 3% 18.25
    3 22.77 2.83 0.063 0% 17.98
    4 11.07 2.81 0.211% 18.88
    5 −1.92 2.47 7.32% 11.60
    6 −6.84 1.27 0.614% 7.72
    7 −6.84 1.27 0.605% 7.64
    8 1.93 0.66 4.20% 6.57
    9 −4.75 1.61 1.23% 9.38
    10 −1.10 9.03 22.0% 18.38
    下载: 导出CSV
  • [1] 夏团结, 申涛, 方珉, 等. 红外成像/被动微波复合制导技术研究[J]. 红外技术,2018,40(5):481-486.

    XIA T J, SHEN T, FANG M,et al. Composite guidance technology research on passive microwave for infrared imaging[J].Infrared Technology, 2018, 40(5): 481-486. (in Chinese)
    [2] 磨国瑞, 张江华, 李超, 等. 毫米波雷达/红外成像复合制导技术研究[J]. 火控雷达技术,2018,47(1):1-5.doi:10.3969/j.issn.1008-8652.2018.01.001

    MO G R, ZHANG J H, LI CH,et al. Study on millimeter wave radar/infrared imaging compound guidance technology[J].Fire Control Radar Technology, 2018, 47(1): 1-5. (in Chinese)doi:10.3969/j.issn.1008-8652.2018.01.001
    [3] WU Y Q, WANG ZH L. SAR and infrared image fusion in complex contourlet domain based on joint sparse representation[J].Journal of Radars, 2017, 6(4): 349-358.
    [4] CHARLES J R, HOPPE D J, SEHIC A. Hybrid RF/optical communication terminal with spherical primary optics for optical reception[C].Proceedings of 2011 International Conference on Space Optical Systems and Applications,IEEE, 2011: 171-179.
    [5] 钱坤, 刘家国, 李婷, 等. 毫米波/ /红外共口径复合光学系统设计[J]. 现代防御技术,2019,47(2):61-65, 79.doi:10.3969/j.issn.1009-086x.2019.02.11

    QIAN K, LIU J G, LI T,et al. Design of a millimeter wave/laser/infrared common aperture compound optical system[J].Modern Defence Technology, 2019, 47(2): 61-65, 79. (in Chinese)doi:10.3969/j.issn.1009-086x.2019.02.11
    [6] 卢政伟, 邵帅, 马亚坤. 复合式无遮拦 扩束器的设计[J]. 中国光学,2018,11(4):582-589.doi:10.3788/co.20181104.0582

    LU ZH W, SHAO SH, MA Y K. Design of a composite laser beam expander without obscuration[J].Chinese Optics, 2018, 11(4): 582-589. (in Chinese)doi:10.3788/co.20181104.0582
    [7] BRUSGARD T C, MCCORMICK T C, SIJGERS H K,et al.. Millimeter wave and infrared sensor in a common receiving aperture: United States, US5214438[P]. 1993-05-25.
    [8] 张瑞, 祖成奎. 玻璃的光学透过与调控[J]. 硅酸盐通报,2017,36(S1):122-137.

    ZHANG R, ZU CH K. Optical transmission and control of glass[J].Bulletin of the Chinese Ceramic Society, 2017, 36(S1): 122-137. (in Chinese)
    [9] 江东亮. 透明陶瓷——无机材料研究与发展重要方向之一[J]. 无机材料学报,2009,24(5):873-881.doi:10.3724/SP.J.1077.2009.00873

    JIANG D L. Transparent ceramics: one of the most important field of research and development of inorganic materials[J].Journal of Inorganic Materials, 2009, 24(5): 873-881. (in Chinese)doi:10.3724/SP.J.1077.2009.00873
    [10] 刘立业, 柴舜连, 毛钧杰. 红外/毫米波导弹头罩材料的特性研究[J]. 飞航导弹,2001(1):57-59, 63.doi:10.3969/j.issn.1009-1319.2001.01.015

    LIU L Y, CHAI SH L, MAO J J. Study on characteristics of infrared/millimeter wave missile head cover materials[J].Winged Missiles Journal, 2001(1): 57-59, 63. (in Chinese)doi:10.3969/j.issn.1009-1319.2001.01.015
    [11] 朱华新, 冯晓国, 赵晶丽, 等. ZnS光窗上增透与带通频率选择表面组合膜设计[J]. 光学学报,2010,30(9):2766-2770.doi:10.3788/AOS20103009.2766

    ZHU H X, FENG X G, ZHAO J L,et al. Design of antireflection and band-pass frequency selective surface combining coatings for ZnS optical window[J].Acta Optica Sinica, 2010, 30(9): 2766-2770. (in Chinese)doi:10.3788/AOS20103009.2766
    [12] 许戎戎. 基于集总元件加载和分形结构的多频频率选择表面研究[D]. 南京: 南京理工大学, 2009.

    XU R R. Study on multi-band frequency selective surfaces based on lumped element loadings and fractal structure[D]. Nanjing: Nanjing University of Science and Technology, 2009. (in Chinese)
    [13] 康行健.天线原理与设计[M]. 北京: 北京理工大学出版社, 1993.

    KANG X J.Antenna Principle and Design[M]. Beijing: Beijing Institute of Technology Press, 1993. (in Chinese)
    [14] 鲁加国.合成孔径雷达设计技术[M]. 北京: 国防工业出版社, 2017.

    LU J G.Design Technology of Synthetic Aperture Radar[M]. Beijing: National Defense Industry Press, 2017. (in Chinese)
    [15] 潘君骅.光学非球面的设计、加工与检验[M]. 苏州: 苏州大学出版社, 2004.

    PAN J Y.The Design,Manufacture and Test of the Aspherical Optical Surfaces[M]. Suzhou: Soochow University Press, 2004. (in Chinese)
    [16] 王琪, 梁静秋, 梁中翥, 等. 分孔径红外偏振成像仪光学系统设计[J]. 中国光学,2018,11(1):92-99.

    WANG Q, LIANG J Q, LIANG ZH ZH,et al. Design of decentered aperture-divided optical system of infrared polarization imager[J].Chinese Optics, 2018, 11(1): 92-99. (in Chinese)
    [17] 张以谟. 应用光学[M]. 北京: 机械工业出版社, 1982.

    ZHANG Y M.Applied Optics[M]. Beijing: China Machine Press, 1982. (in Chinese)
    [18] 李航. 中波红外目标探测装置关键技术研究[D]. 长春: 中国科学院长春光学精密机械与物理研究所, 2017.

    LI H. Research on key techniques for medium wave infrared target detection device[D]. Changchun: Changchun Institute of Optics, Fine Mechanics and Physics, Chinese Academy of Sciences, 2017. (in Chinese)
    [19] 史光辉. 用高斯光学和三级像差理论求变焦距物镜的初始解[J]. 中国光学,2018,11(6):1047-1060.doi:10.3788/co.20181106.1047

    SHI G H. Find preliminary solution of zoom objective lens using Gaussian optics and third-order aberration theory[J].Chinese Optics, 2018, 11(6): 1047-1060. (in Chinese)doi:10.3788/co.20181106.1047
    [20] 沈宏海, 王国华, 丁金伟, 等. 主动补偿无热化技术在机载红外光学系统中的应用[J]. 光学精密工程,2010,18(3):593-601.

    SHEN H H, WANG G H, DING J W,et al. Application of active-athermal compensation to airborne IR optical systems[J].Optics and Precision Engineering, 2010, 18(3): 593-601. (in Chinese)
