复合式无遮拦 扩束器的设计

卢政伟,邵帅,马亚坤

downloadPDF
卢政伟, 邵帅, 马亚坤. 复合式无遮拦 扩束器的设计[J]. , 2018, 11(4): 582-589. doi: 10.3788/CO.20181104.0582
引用本文: 卢政伟, 邵帅, 马亚坤. 复合式无遮拦 扩束器的设计[J]. , 2018, 11(4): 582-589.doi:10.3788/CO.20181104.0582
LU Zheng-wei, SHAO Shuai, MA Ya-kun. Design of a composite laser beam expander without obscuration[J]. Chinese Optics, 2018, 11(4): 582-589. doi: 10.3788/CO.20181104.0582
Citation: LU Zheng-wei, SHAO Shuai, MA Ya-kun. Design of a composite laser beam expander without obscuration[J].Chinese Optics, 2018, 11(4): 582-589.doi:10.3788/CO.20181104.0582

复合式无遮拦 扩束器的设计

doi:10.3788/CO.20181104.0582
基金项目:

中科院三期创新资助项目09J52SCN90

详细信息
    作者简介:

    卢政伟(1990-), 男, 内蒙古赤峰人, 硕士研究生, 主要从事光学精密机械方面的研究。E-mail:15948721102@163.com

    邵帅(1978—), 女, 吉林长春人, 博士, 研究员, 硕士生导师, 主要从事光学精密机械设计、光学仪器总体设计方面的研究。E-mail:shaoshuaiciomp@163.com

  • 中图分类号:TN243;TH703

Design of a composite laser beam expander without obscuration

Funds:

the 3rd Innovation Project of CAS09J52SCN90

More Information
  • 摘要:为满足大功率 发射的要求,提出研制一种基于卡塞格林系统的大口径 发射的复合式无遮拦 扩束器,消除卡塞格林系统中心遮拦,提高 发射效率。依据卡塞格林系统原理及其结构特征,结合伽利略折射式扩束器的特点,设计一种发射口径为550 mm的复合式无遮拦 扩束器,采用反射式扩束器和折射式扩束器结合的方式,在卡塞格林次镜中心开通孔,使中心被遮拦 透过。后接伽利略式折射扩束器,对中心透过光束进行扩束,两光束共轴发射。对设计的新型复合扩束器进行 透过率实验,实验结果表明,对于波长10.6 μm ,透过率大于95.21%,比传统卡塞格林扩束器提高22.12%。

  • 图 1系统光路示意图

    Figure 1.Layout of the system

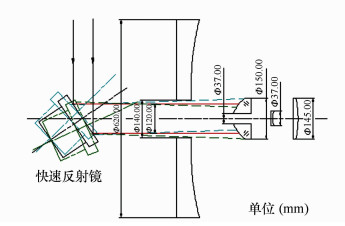

    图 2尺寸示意图

    Figure 2.Schematic diagram of lens parameters

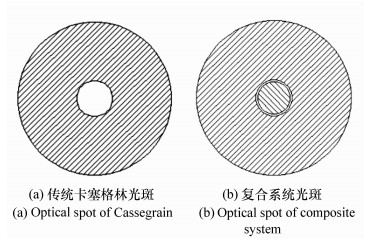

    图 3系统出射光斑图

    Figure 3.Optical spots of two systems

    图 4光学系统及其成像质量

    Figure 4.Refract light beam expanding system and image quality

    图 5能量透过率和遮拦比图

    Figure 5.Energy transmission ratio and masking modulus

    图 6小扩束结构图

    Figure 6.Structure of small beam expander

    图 7系统装配图

    Figure 7.System assemble diagram

    图 8实验原理图及现场图

    Figure 8.Test principle and scene photo

    表 1反射扩束镜片尺寸参数(单位:mm)

    Table 1.Lens parameters of reflective beam expander(Unit:mm)

    主镜 次镜
    直径 620 150
    通光口径 600 140
    中心孔径 140 37
    近轴曲率半径 1 500 300
    材料 Zerodur Si
    下载: 导出CSV

    表 2折射扩束镜片参数

    Table 2.Lens parameters of refractive beam expander

    序号 注释 曲面类型 半径/mm 厚度/mm 材料 模式 通光口径/mm
    1(STO) Sphere 223.8 12 ZNSE_SPECIAL Refract 140
    2 Sphere 500 200.65 Refract 140
    3 Sphere -118.3 10 ZNSE_SPECIAL Refract 36
    4 Sphere 627.5 50 Refract 36
    IMAGE Sphere INFINITY 0 9 756.037
    下载: 导出CSV

    表 3能量测量结果(单位:J)

    Table 3.Result of enegy measurement(Unit:J)

    测量次数 无遮拦W2 有遮拦W1 器出口能量W
    1 7.0 5.6 21.8
    2 7.1 5.2 20.9
    3 6.6 5.9 21.3
    4 6.9 5.0 21.5
    5 7.2 4.9 20.8
    6 7.0 5.5 21.7
    下载: 导出CSV
  • [1] 贾勇. 扩束系统的结构失调分析、优化和变倍技术研究[D]. 长春: 中国科学院研究生院(长春光学精密机械与物理研究所), 2014.

    JIA Y. Research on the Structural Misalignment, Optimization, and Zoom Technology of Laser Beam Expanders[D]. Changchun: Graduate University of Chinese Academy of Sciences(Changchun Inst. of Optics, Fine Mechanics and Physics), 2014. (in Chinese)
    [2] 孙敬伟, 吕天宇, 姚力双, 等.发射望远镜的设计与装调[J].光学 精密工程, 2014, 22(2):370-371.https://wuxizazhi.cnki.net/qikan-GXJM201402018.html

    SUN J W, LV T Y, YAO L SH,et al.. Design and assembly of transmitter-telescop[J].Opt. Precision Eng., 2014, 22(2):370-371.(in Chinese)https://wuxizazhi.cnki.net/qikan-GXJM201402018.html
    [3] 刘龙飞, 佟首峰, 王超.经卡式光学天线发射的高斯光束衍射特性的研究[J].长春理工大学学报(自然科学版), 2015, 38(1):11-12.doi:10.3969/j.issn.1672-9870.2015.01.003

    LIU L F, TONG SH F, WANG CH. The study of diffraction characteristics of gaussian beam transmitted by cassegrain optical antenna in laser communication[J].Journal of Chang chun University of Science and Technology(Natural Science Edition), 2015, 38(1):11-12.(in Chinese)doi:10.3969/j.issn.1672-9870.2015.01.003
    [4] 巩盾, 王红, 田铁印.多种应用于高功率 技术的光学系统设计[J].红外与 工程, 2013, S1:118-122.http://mall.cnki.net/magazine/Article/JGDJ200103013.htm

    GONG D, WANG H, TIAN T Y. Optical design of various optical systems applied in high power laser technology[J].Infrared and Laser Engineering, 2013, S1:118-122.(in Chinese)http://mall.cnki.net/magazine/Article/JGDJ200103013.htm
    [5] 齐光, 王书新, 李景林.空间遥感器高体份SiC/Al复合材料反射镜组件设计[J].中国光学, 2015(1):99-106.//www.illord.com/CN/abstract/abstract9249.shtml

    QI G, WANG SH X, LI J L. Design of high volume fraction SiC/Al composite mirror in space remote sensor[J].Chinese Optics, 2015(1):99-106.(in Chinese)//www.illord.com/CN/abstract/abstract9249.shtml
    [6] 孔祥蕾, 郝沛明.消除中心遮拦的反射式 扩束新方案[J].量子电子学报, 2002, 19(3):206-208.https://www.cnki.com.cn/qikan-LDXU200203002.html

    KONG X L, HAO P M. New scheme of eliminating the central mask of reflective laser beam expander[J].Chinese J. Quantum Electronics, 2002, 19(3):206-208.(in Chinese)https://www.cnki.com.cn/qikan-LDXU200203002.html
    [7] 何秉高, 安志勇, 高瑀含.扩束系统设计与分析(英文)[J].红外与 工程, 2014, 11:3825-3831.doi:10.3969/j.issn.1007-2276.2014.11.055

    HE B G, AN ZH Y, GAO Y H. Design and analysis of beam expanding system[J].Infrared and Laser Engineering, 2014, 11:3825-3831.(in Chinese)doi:10.3969/j.issn.1007-2276.2014.11.055
    [8] 张丽琴.新型 扩束器的设计[J].舰船科学技术, 1994, 1:47-49.http://mall.cnki.net/magazine/article/JCKX199401008.htm

    ZHANG L Q. Design of new laser beam expander[J].Ship Science and Technology, 1994, 1:47-49.(in Chinese)http://mall.cnki.net/magazine/article/JCKX199401008.htm
    [9] 史广维, 张新, 张建萍.无遮拦折反射红外光学系统[J].光学 精密工程, 2014, 22(8):1996-2000.http://www.eope.net/gxjmgc/CN/abstract/abstract15347.shtml

    SHI G W, ZHANG X, ZHANG J P. Unobscured catadioptric infrared optical systems[J].Opt. Precision Eng., 2014, 22(8):1996-2000.(in Chinese)http://www.eope.net/gxjmgc/CN/abstract/abstract15347.shtml
    [10] 周炳琨.高以智, 等. 原理[M].北京:国防工业出版社2004:70-71.

    ZHOU B K, GAO Y ZH,et al..Laser Theory[M]. Beijing:National Defend Industry Press, 2004:70-71.(in Chinese)
    [11] 虞林瑶, 魏群, 张鑫, 等.一体式紧凑型折反光学系统设计[J].光学 精密工程, 2013, 21(3):561-565.http://www.cqvip.com/QK/92835A/201303/45245243.html

    YU L Y, WEI Q, ZHANG X,et al.. Design of compact integral structure of two-, mirror system[J].Opt. Precision Eng., 2013, 21(3):561-565.(in Chinese)http://www.cqvip.com/QK/92835A/201303/45245243.html
    [12] 刘韬, 胡玥, 董健, 等. 主动照明光学系统设计[J].中国光学, 2016(3):342-348.//www.illord.com/CN/abstract/abstract9429.shtml

    LIU T, HU Y, DONG J,et al.. Design of laser active illumination optical system[J].Chinese Optics, 2016(3):342-348.(in Chinese)//www.illord.com/CN/abstract/abstract9429.shtml
    [13] 李艳杰, 金光, 张元, 等.成像与 发射系统的共口径设计与实验[J].中国光学, 2015(2):220-226.//www.illord.com/CN/abstract/abstract9252.shtml

    LI Y J, JIN G, ZHANG Y,et al.. Co-aperture optical system for imaging and laser transmitting[J].Chinese Optics, 2015(2):220-226.(in Chinese)//www.illord.com/CN/abstract/abstract9252.shtml
    [14] 虞林瑶, 魏群, 张天翼, 等.中波红外长焦距折返光学系统设计[J].中国光学, 2015(2):234-240.//www.illord.com/CN/abstract/abstract9251.shtml

    YU L Y, WEI Q, ZHANG T Y,et al.. Design of long focal infrared catadioptric optical system for multi-guided system[J].Chinese Optics, 2015(2):234-240.(in Chinese)//www.illord.com/CN/abstract/abstract9251.shtml
    [15] 李正东. 在大气传输中的损耗和折射[J].红外与 工程, 2003, 01:73-77.doi:10.3969/j.issn.1007-2276.2003.01.017

    LI ZH D. Loss and refraction of laser transmitting in the atmosphere[J].Infrared and Laser Engineering, 2003, 01:73-77.(in Chinese)doi:10.3969/j.issn.1007-2276.2003.01.017
    [16] 陈夫林, 张景旭, 吴小霞, 等.620 mm薄镜面的主动支撑结构及面形校正[J].光学 精密工程, 2011, 19(5):1023-1028.http://mall.cnki.net/magazine/Article/GXJM201105011.htm

    CHEN F L, ZHANG J X, WU X X,et al.. Supporting structure of 620 mm thin primary mirror and its active surface correction[J].Opt. Precision Eng., 2011, 19(5):1023-1028.(in Chinese)http://mall.cnki.net/magazine/Article/GXJM201105011.htm
