10−9量级高灵敏度点源透射比测试设备研究

王维,陆琳,张天一,王玮鹭,刘奕辰,孟庆宇,徐抒岩

downloadPDF
王维, 陆琳, 张天一, 王玮鹭, 刘奕辰, 孟庆宇, 徐抒岩. 10−9量级高灵敏度点源透射比测试设备研究[J]. , 2021, 14(2): 390-396. doi: 10.37188/CO.2020-0050
引用本文: 王维, 陆琳, 张天一, 王玮鹭, 刘奕辰, 孟庆宇, 徐抒岩. 10−9量级高灵敏度点源透射比测试设备研究[J]. , 2021, 14(2): 390-396.doi:10.37188/CO.2020-0050
WANG Wei, LU Lin, ZHANG Tian-yi, WANG Wei-lu, LIU Yi-chen, MENG Qing-yu, XU Shu-yan. A 10−9-order point source transmission test facility[J]. Chinese Optics, 2021, 14(2): 390-396. doi: 10.37188/CO.2020-0050
Citation: WANG Wei, LU Lin, ZHANG Tian-yi, WANG Wei-lu, LIU Yi-chen, MENG Qing-yu, XU Shu-yan. A 10−9-order point source transmission test facility[J].Chinese Optics, 2021, 14(2): 390-396.doi:10.37188/CO.2020-0050

10−9量级高灵敏度点源透射比测试设备研究

doi:10.37188/CO.2020-0050
基金项目:中国科学院青年创新促进会(No. 2019219);国家自然科学基金(No. 61705220)
详细信息
    作者简介:

    王 维(1990—),男,黑龙江大庆人,博士,副研究员,2019年于中国科学院大学获得博士学位,主要从事空间光学载荷总体设计、光学系统杂光抑制技术研究。E-mail:wangwei123@ciomp.ac.cn

    陆 琳(1989—),女,江苏常州人,硕士,助理研究员,主要从事光学系统杂光抑制技术研究。E-mail:Lu_lin_ciomp@163.com

    张天一(1989—),男,吉林长春人,博士,助理研究员,主要从事光学系统装调与光学检测方面的研究工作。E-mail:tyzhang@niaot.ac.cn

    王玮鹭(1993—),女,吉林松原人,硕士,研究实习员,主要从事空间光学系统结构设计研究。E-mail:wangweilu@ciomp.ac.cn

    刘奕辰(1996—),男,吉林白山人,学士,研究实习员,主要从事空间光学载荷的装调检测技术、光学系统杂光抑制技术研究。E-mail:liuyc@ciomp.ac.cn

    孟庆宇(1986—),男,吉林长春人,硕士,副研究员,主要从事光学系统设计理论与方法,光学仪器设计与研制方面的研究。E-mail:mengqy@ciomp.ac.cn

    徐抒岩(1963—),男,辽宁岫岩人,硕士,研究员、博士生导师,主要从事空间大口径光学望远镜、光学系统空间在轨组装技术的研究。E-mail:xusy@ciomp.ac.cn

  • 中图分类号:TH741.4;TN247

A 10−9-order point source transmission test facility

Funds:Supported by Youth Innovation Promotion Association, CAS (No. 2019219); National Natural Science Foundation of China (NSFC) (No. 61705220)
More Information
  • 摘要:为了实现对光学系统杂散光抑制能力的定量评价,开展了10 −9量级高灵敏度点源透射比测试设备的研究和实验验证。采用脉冲光源、脉冲探测的新测量方法,在保证测试系统具有高灵敏度测量能力的同时,简化了微弱光电信号探测组件的复杂程度,建立了一套最大测试口径为600 mm、测试波长为527 nm的点源透射比测试设备,并利用该设备测试了一台250 mm口径空间光学相机的点源透射比。实验结果表明:60°入射角度时的点源透射比测试结果为1.68×10 −9。证明该设备的测试误差在10 −9或更低的量级,具备10 −9量级高灵敏度点源透射比测试能力。本文研究可以为天文望远镜、星敏感器、空间目标监视载荷等多种类型的光学仪器提供杂光抑制性能评估。

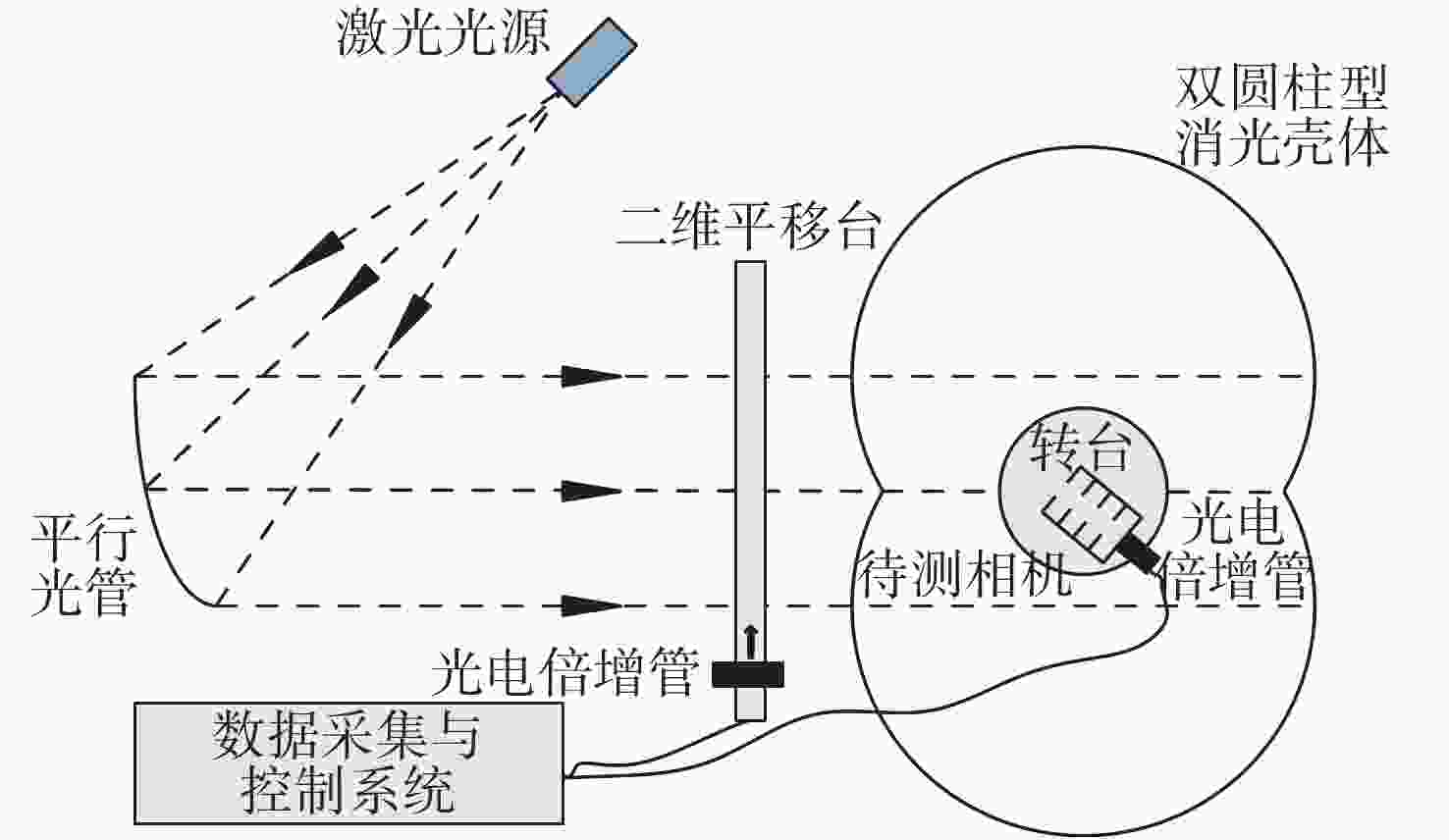

  • 图 1杂光测试系统组成与工作原理

    Figure 1.Composition and principal of the PST test facility

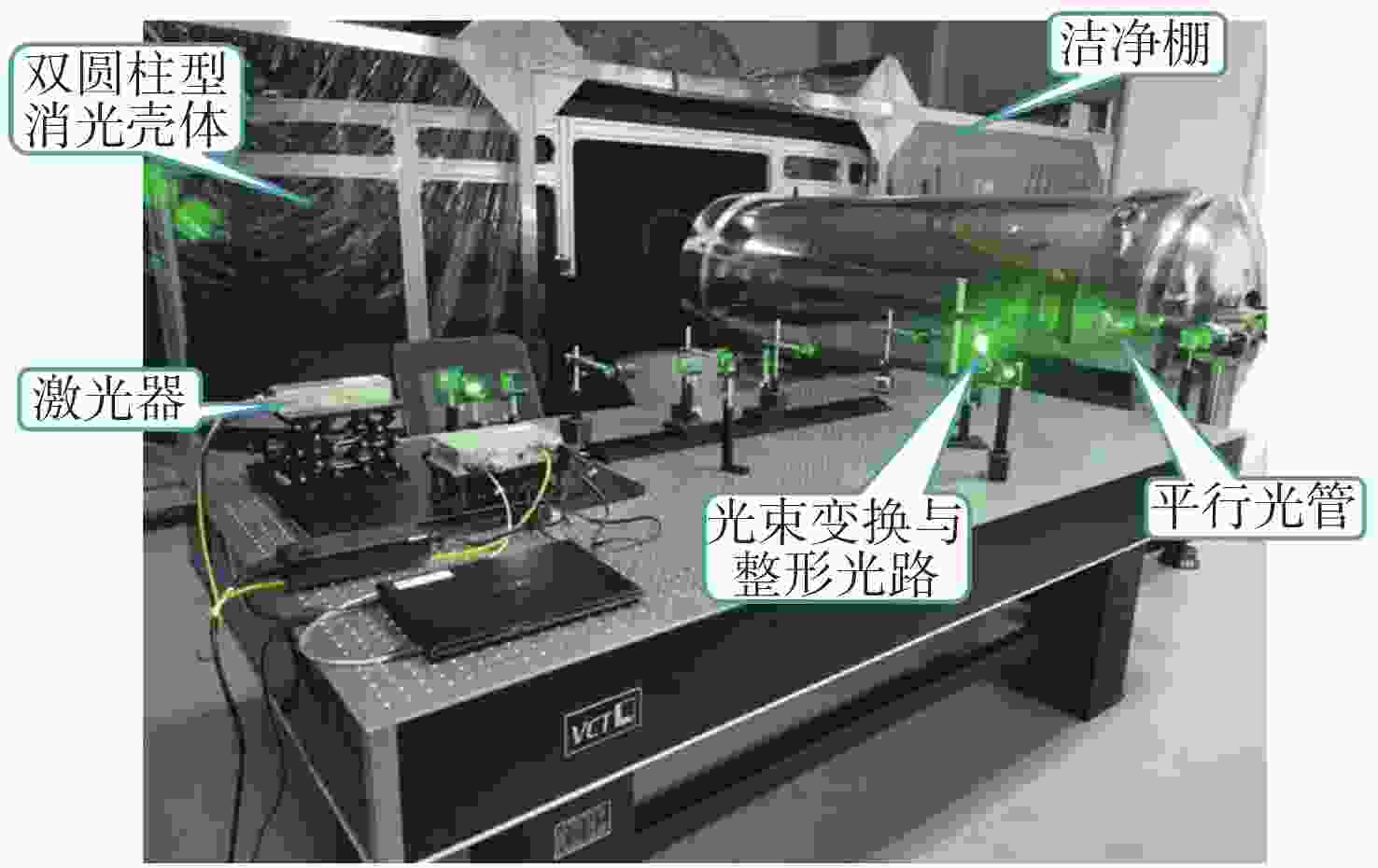

    图 2测试设备实物图

    Figure 2.Photograph of the PST test facility

    图 3信号测量的线性度验证

    Figure 3.Linearity verification of signal detection

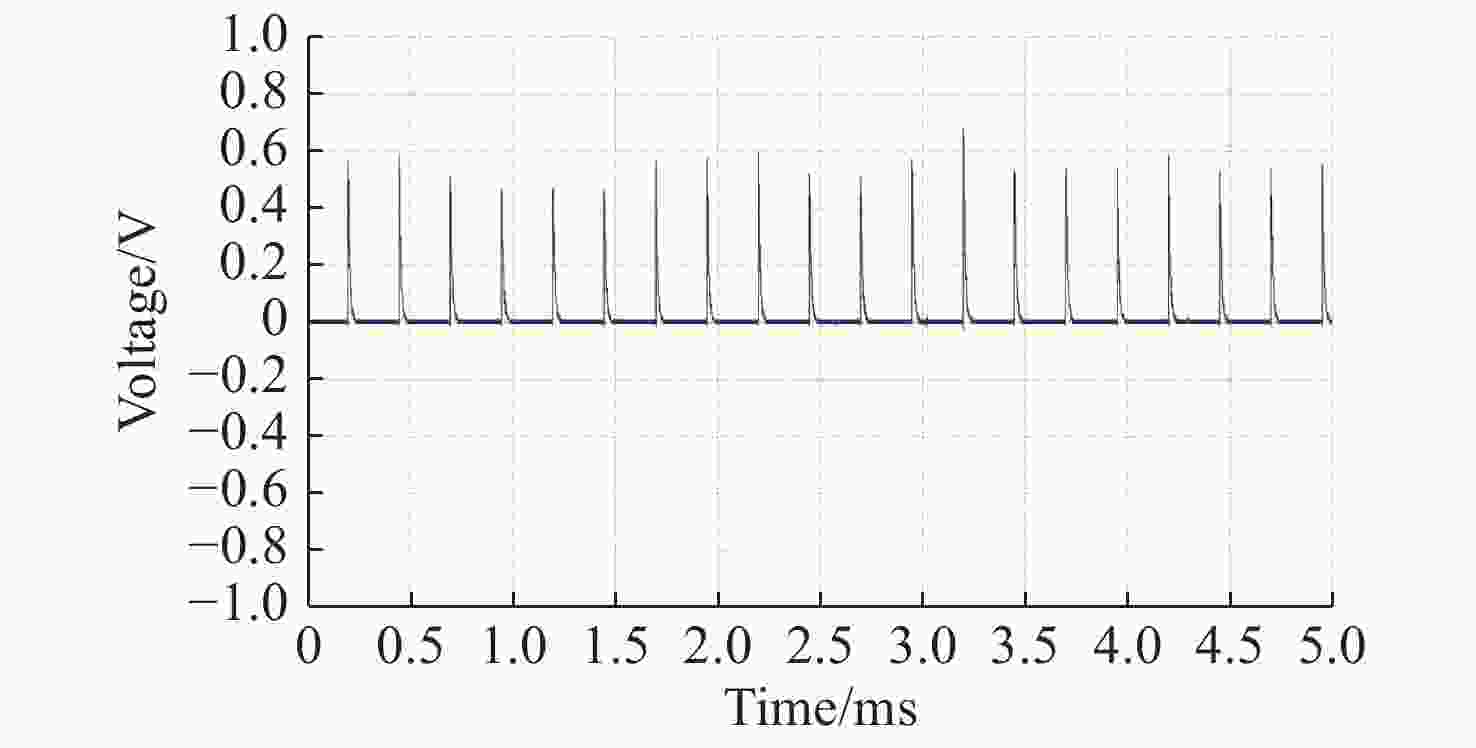

    图 4测试信号随时间的变化关系

    Figure 4.Signal voltages varging with time

    表 1PST测试能力极限理论计算结果

    Table 1.Theoretical analysis results of the PST detection limit

    入射角度θ PST测试能力极限
    30° 6.2×10−11
    40° 7.0×10−11
    50° 8.3×10−11
    60° 1.1×10−10
    70° 1.6×10−10
    下载: 导出CSV

    表 2入光口信号测量值

    Table 2.Signal voltages at different positions of the input plane

    编号 信号测量值/mV
    1 1600
    2 2060
    3 2120
    4 1450
    5 1880
    6 1800
    平均值 1818
    下载: 导出CSV

    表 3距中心视场40°像面信号测量值

    Table 3.Detected signal voltages at the image plane at the 40° off-axis angle (mV)

    水平位置1 水平位置2 水平位置3 水平位置4 水平位置5
    垂直位置1 580 620 660 660 660
    垂直位置2 550 590 630 630 650
    垂直位置3 530 570 590 590 620
    垂直位置4 490 530 530 530 600
    平均值 590.5
    下载: 导出CSV

    表 4距中心视场50°像面信号测量值

    Table 4.Detected signal voltages at the image plane at the 50° off-axis angle (mV)

    水平位置1 水平位置2 水平位置3 水平位置4 水平位置5
    垂直位置1 310 330 350 380 370
    垂直位置2 330 330 350 380 360
    垂直位置3 310 330 350 370 360
    垂直位置4 300 340 340 360 360
    平均值 345.5
    下载: 导出CSV

    表 5距中心视场60°像面信号测量值

    Table 5.Detected signal voltages at the image plane at the 60° off-axis angle (mV)

    水平位置1 水平位置2 水平位置3 水平位置4 水平位置5
    垂直位置1 210 220 230 250 240
    垂直位置2 210 210 230 240 240
    垂直位置3 210 220 220 230 230
    垂直位置4 190 200 210 230 220
    平均值 222
    下载: 导出CSV

    表 6待测系统不同角度下的PST值

    Table 6.PSTs at different incident angles of the test subject

    测试角度 PST
    40° 4.48×10−9
    50° 2.62×10−9
    60° 1.68×10−9
    下载: 导出CSV
  • [1] 黄强. 空间光学系统的杂散光分析[J]. 红外,2006,27(1):26-33.

    HUANG Q. Analysis of stray light in space optical system[J].Infrared, 2006, 27(1): 26-33. (in Chinese)
    [2] 田铁印, 王红, 吴国栋. 杂光对三线阵相机光学系统成像的影响[J]. 液晶与显示,2012,27(4):847-851.

    TIAN T Y, WANG H, WU G D. Impact of stray light on image of three line array camera[J].Chinese Journal of Liquid Crystals and Displays, 2012, 27(4): 847-851. (in Chinese)
    [3] 杨会玲, 吴玉宏, 孙慧婷, 等. 基于杂波抑制的海平线红外弱小目标检测[J]. 液晶与显示,2017,32(4):316-324.doi:10.3788/YJYXS20173204.0316

    YANG H L, WU Y H, SUN H T,et al. Small dim infrared target detection of horizon region based on clutter rejection[J].Chinese Journal of Liquid Crystals and Displays, 2017, 32(4): 316-324. (in Chinese)doi:10.3788/YJYXS20173204.0316
    [4] 钟兴, 贾继强. 空间相机消杂光设计及仿真[J]. 光学 精密工程,2009,17(3):621-625.

    ZHONG X, JIA J Q. Stray light removing design and simulation of spaceborne camera[J].Optics and Precision Engineering, 2009, 17(3): 621-625. (in Chinese)
    [5] 陆强. 地球同步轨道空间相机杂散光分析与应用技术的研究[D]. 上海: 中国科学院大学, 2016.

    LU Q. Study on stray light analysis and application technology of the earth synchronous orbit space camera[D]. Shanghai: University of Chinese Academy of Sciences, 2016. (in Chinese)
    [6] FLEMING J, GROCHOCKI F, FINCH T,et al. New stray light test facility and initial results[J].Proceedings of SPIE, 2008, 7069: 70690O.doi:10.1117/12.798920
    [7] GROCHOCKI F, FLEMING J, KAMPE T. Stray light test results of Operational Landsat Imager 2 (OLI-2) compared to OLI[J].Proceedings of SPIE, 2018, 10750: 107500E.
    [8] 王治乐, 龚仲强, 张伟, 等. 基于点源透过率的空间光学系统杂光测量[J]. 光学技术,2011,37(4):401-405.

    WANG ZH L, GONG ZH Q, ZHANG W,et al. Measurement of stray light based on point-source transmittance in space optical system[J].Optical Technique, 2011, 37(4): 401-405. (in Chinese)
    [9] 曾瑾, 王战虎, 李欣耀, 等. 基于双柱罐结构的三波段杂散光PST测试装置[J]. 红外,2017,38(4):12-16, 22.

    ZENG J, WANG ZH H, LI X Y,et al. Three-band stray-light test facility for point source transmission based on double cylindrical chamber[J].Infrared, 2017, 38(4): 12-16, 22. (in Chinese)
    [10] 陈钦芳, 马臻, 王虎, 等. 高精度点源透过率杂光测试系统[J]. 光学 精密工程,2017,25(12):39-44.

    CHEN Q F, MA ZH, WANG H,et al. High-precision test station for stray light based on point source transmission[J].Optics and Precision Engineering, 2017, 25(12): 39-44. (in Chinese)
    [11] 吴琪, 徐熙平, 徐亮, 等. 基于PST的杂散光测试系统研究[J]. 长春理工大学学报(自然科学版),2018,41(3):16-21.

    WU Q, XU X P, XU L,et al. Research on stray light measurement system based on PST[J].Journal of Changchun University of Science and Technology(Natural Science Edition) , 2018, 41(3): 16-21. (in Chinese)
    [12] 徐亮, 高立民, 赵建科, 等. 基于点源透过率测试系统的杂散光标定[J]. 光学 精密工程,2016,24(7):1607-1614.doi:10.3788/OPE.20162407.1607

    XU L, GAO L M, ZHAO J K,et al. Calibration of stray light based on point source transmittance measurement system[J].Optics and Precision Engineering, 2016, 24(7): 1607-1614. (in Chinese)doi:10.3788/OPE.20162407.1607
    [13] 孙永建, 孙晓明, 刘云起, 等. 基于线性扩散板的高光抑制方法研究[J]. 液晶与显示,2016,31(6):897-901.

    SUN Y J, SUN X M, LIU Y Q,et al. Specular highlight suppression method based on linear diffuser[J].Chinese Journal of Liquid Crystals and Displays, 2016, 31(6): 897-901. (in Chinese)
    [14] 曹智睿, 付跃刚, 田浩. 空气洁净度对点源透射比测试准确度的影响[J]. 光子学报,2016,45(1):0112002.doi:10.3788/gzxb20164501.0112002

    CAO ZH R, FU Y G, TIAN H. The impact for the air cleanliness to the precision of PST test[J].Acta Photonica Sinica, 2016, 45(1): 0112002. (in Chinese)doi:10.3788/gzxb20164501.0112002
    [15] 李朝辉, 赵建科, 徐亮, 等. 点源透过率测试系统精度标定与分析[J]. 物理学报,2016,65(11):114206.

    LI ZH H, ZHAO J K, XU L,et al. Analysis and calibration of precision for point source transmittance system[J].Acta Physica Sinica, 2016, 65(11): 114206. (in Chinese)
