无刷直流力矩电机驱动控制设计和验证

李禹希,邓永停,赵金宇,张刘

downloadPDF
李禹希, 邓永停, 赵金宇, 张刘. 无刷直流力矩电机驱动控制设计和验证[J]. , 2022, 15(4): 806-811. doi: 10.37188/CO.2022-0112
引用本文: 李禹希, 邓永停, 赵金宇, 张刘. 无刷直流力矩电机驱动控制设计和验证[J]. , 2022, 15(4): 806-811.doi:10.37188/CO.2022-0112
LI Yu-xi, DENG Yong-ting, ZHAO Jin-yu, ZHANG Liu. Design and verification of brushless DC motor drive control[J]. Chinese Optics, 2022, 15(4): 806-811. doi: 10.37188/CO.2022-0112
Citation: LI Yu-xi, DENG Yong-ting, ZHAO Jin-yu, ZHANG Liu. Design and verification of brushless DC motor drive control[J].Chinese Optics, 2022, 15(4): 806-811.doi:10.37188/CO.2022-0112

无刷直流力矩电机驱动控制设计和验证

doi:10.37188/CO.2022-0112
基金项目:国家自然科学基金项目(No. 62073150,No. 62001185); 国家级大学生创新创业训练计划项目(No. 202110183268)
详细信息
    作者简介:

    李禹希(2002—),女,吉林长春人,主要从事航天光学遥感、伺服控制系统等研究工作。E-mail:liyx6519@mails.jlu.edu.cn

    赵金宇(1976—),男,内蒙古通辽人,博士,研究员,博士生导师,2006年于中国科学院长春光学精密机械与物理研究所获得博士学位,主要从事数字图像信号处理软硬件技术,图像跟踪与目标识别,图像恢复等方面的研究。E-mail:zhaojy@ciomp.ac.cn

    张 刘(1978—),男,安徽蚌埠人,吉林大学唐敖庆领军教授,博士生导师。2007年于哈尔滨工业大学获得博士学位,主要从事新型航天光学遥感器设计、仿真及应用技术,星载一体优化控制技术等研究工作。E-mail:zhangliu@jlu.edu.cn

  • 中图分类号:TN29;

Design and verification of brushless DC motor drive control

Funds:Supported by National Natural Science Foundation of China (No. 62073150, No. 62001185); National Training Program of Innovation and Entrepreneurship for Undergraduates(No. 202110183268)
More Information
  • 摘要:

    本文在无刷直流力矩电机的性能测试基础上,优化设计了基于C8051F120和CPLD单片机的驱动控制电路,通过采用PWM_ON的转矩脉动最小控制模式,实现了无刷直流电机的转速闭环和位置闭环控制。实验结果表明:所设计的无刷直流电机控制系统具有响应快速、定点精度高等特点。当电机以1°/s低速转动时,速度波动小于7%,大角度调转位置闭合定点精度小于1个码值,实现了无刷电机的宽调速范围和高精度控制,验证了设计的无刷直流电机驱动和算法的有效性。

  • 图 1电阻连接方法

    Figure 1.Resistance connection method

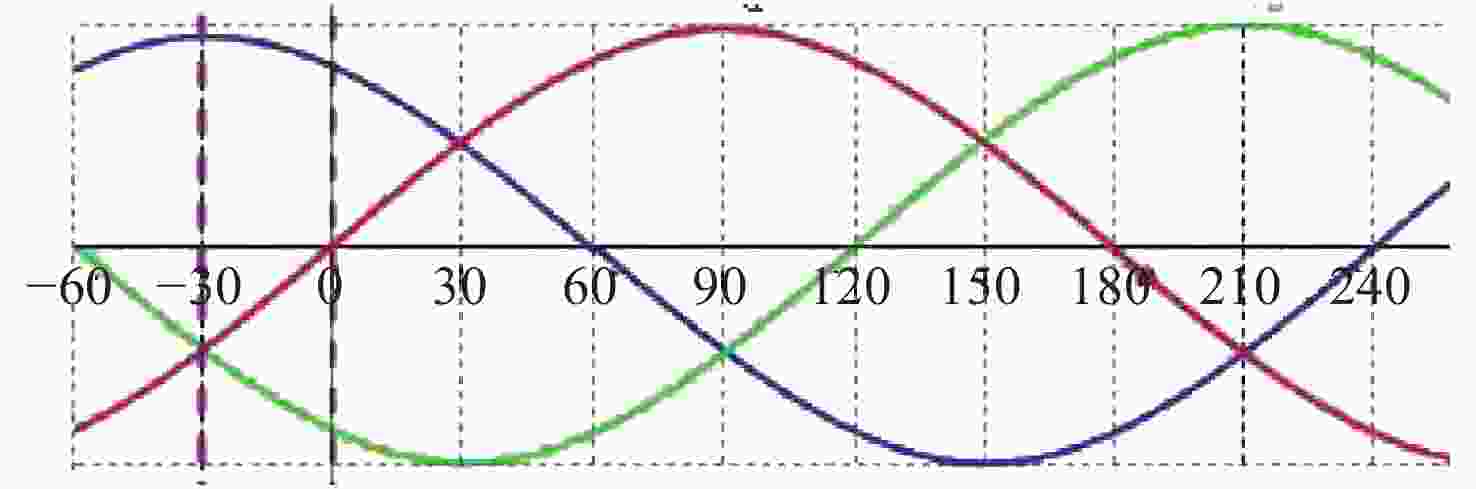

    图 2电机三相绕组相反电动势波形

    Figure 2.Inverse electromotive force waveform of motor three-phase winding

    图 3相位差为120电角度的霍尔传感器的输出信号

    Figure 3.Output signal of Hall sensor with phase difference of 120 electric angles

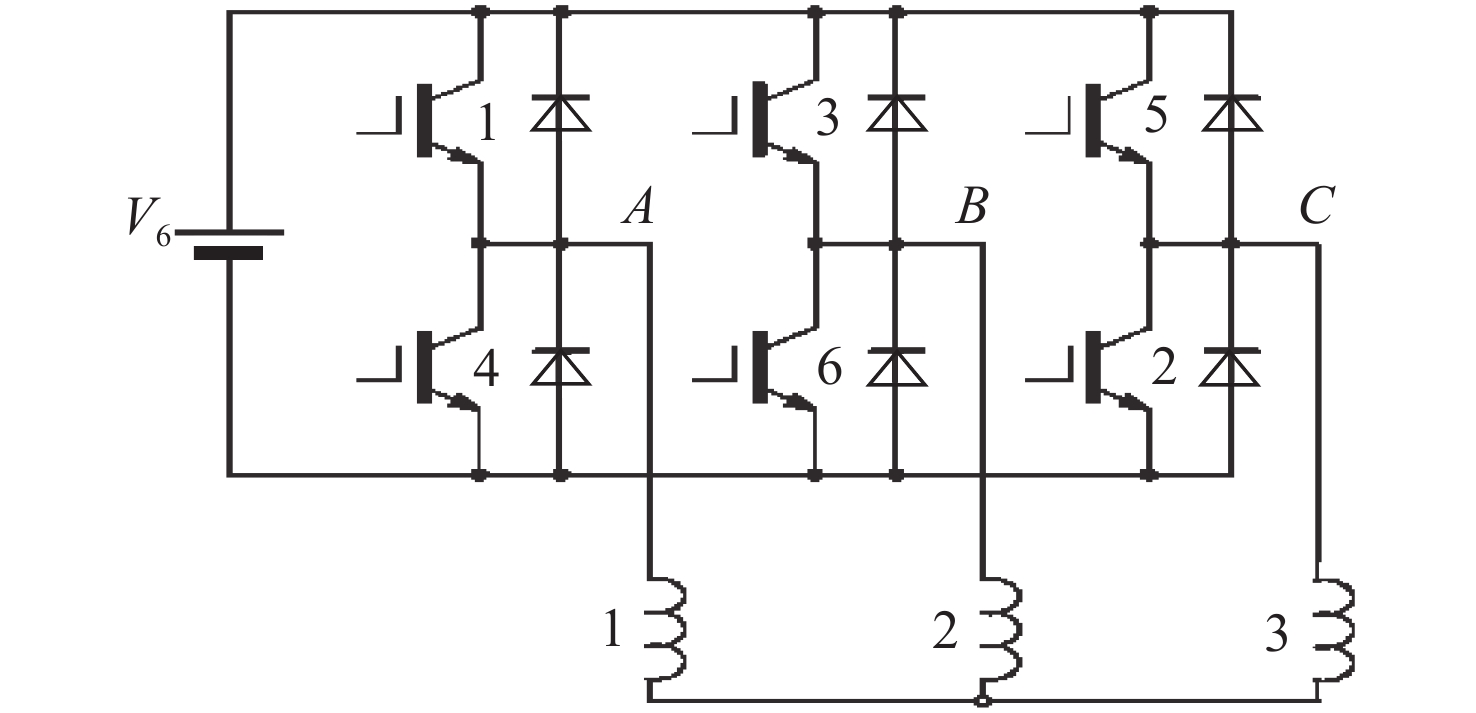

    图 4直流无刷电机的三相全桥驱动电路

    Figure 4.Three phase full bridge drive circuit for brushless DC motor

    图 5基于抗积分饱和策略的速度PI控制器

    Figure 5.Speed PI controller based on anti-windup strategy

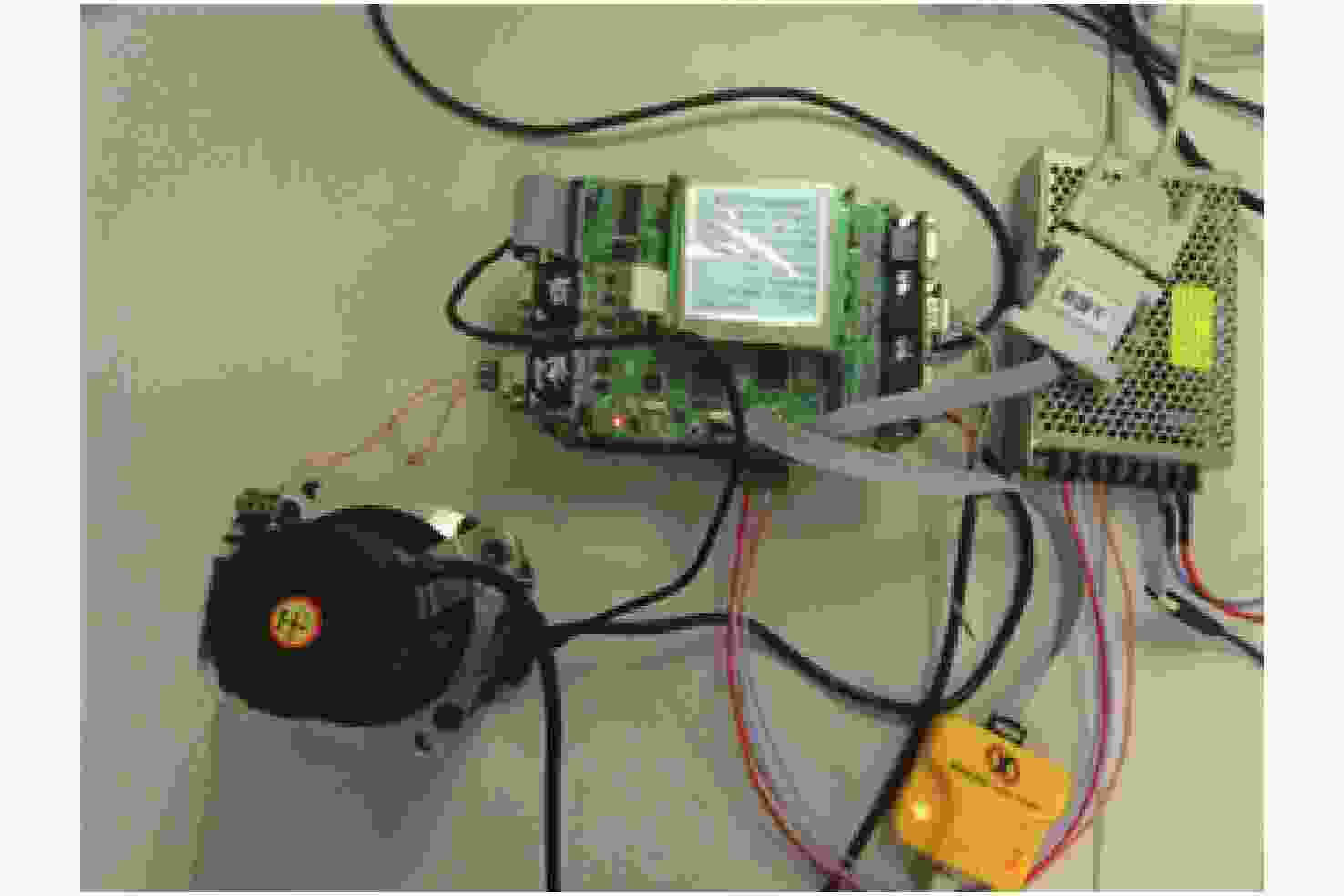

    图 6电机控制系统硬件平台

    Figure 6.Hardware platform of control system

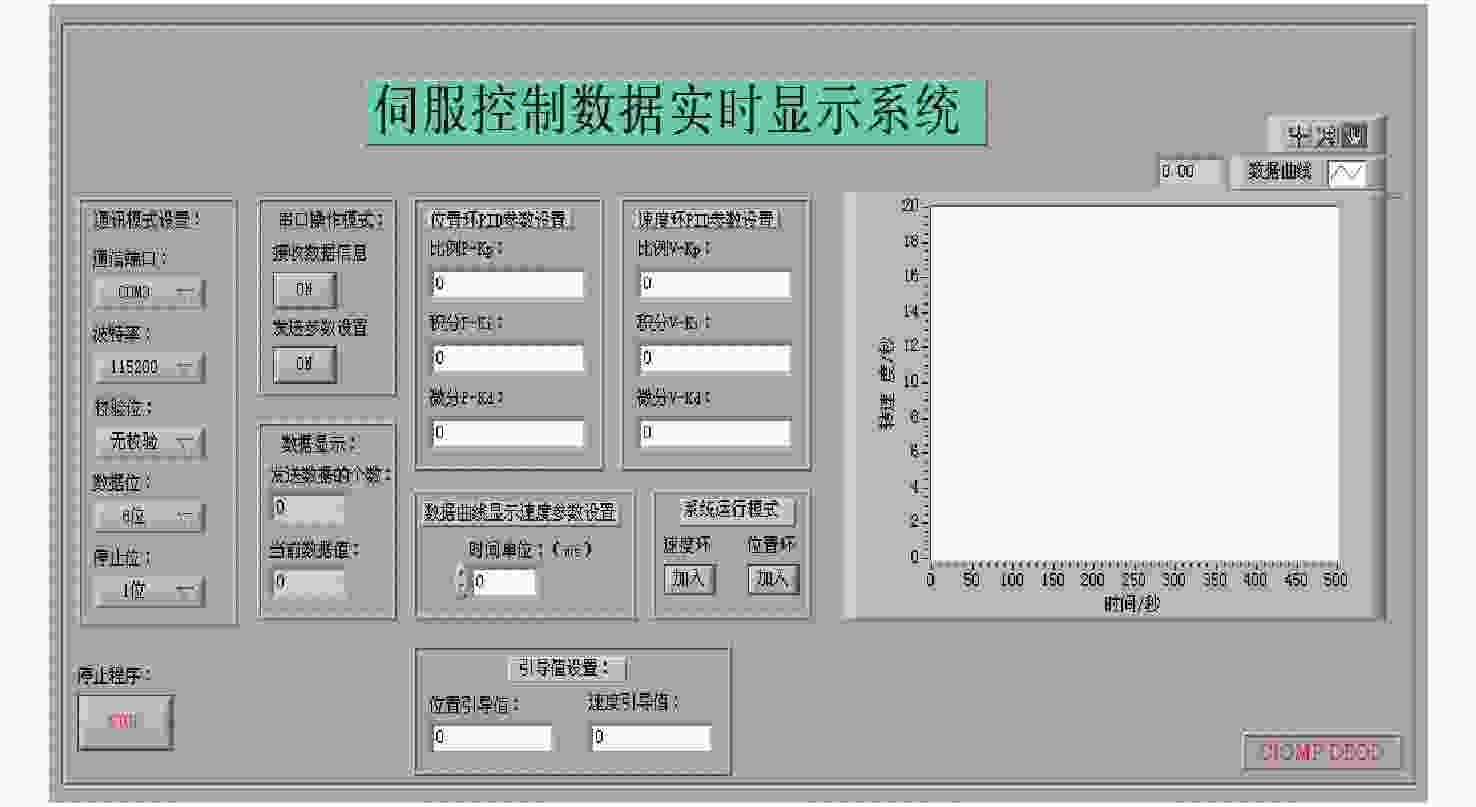

    图 7伺服控制数据显示界面

    Figure 7.Data display interface of servo control system

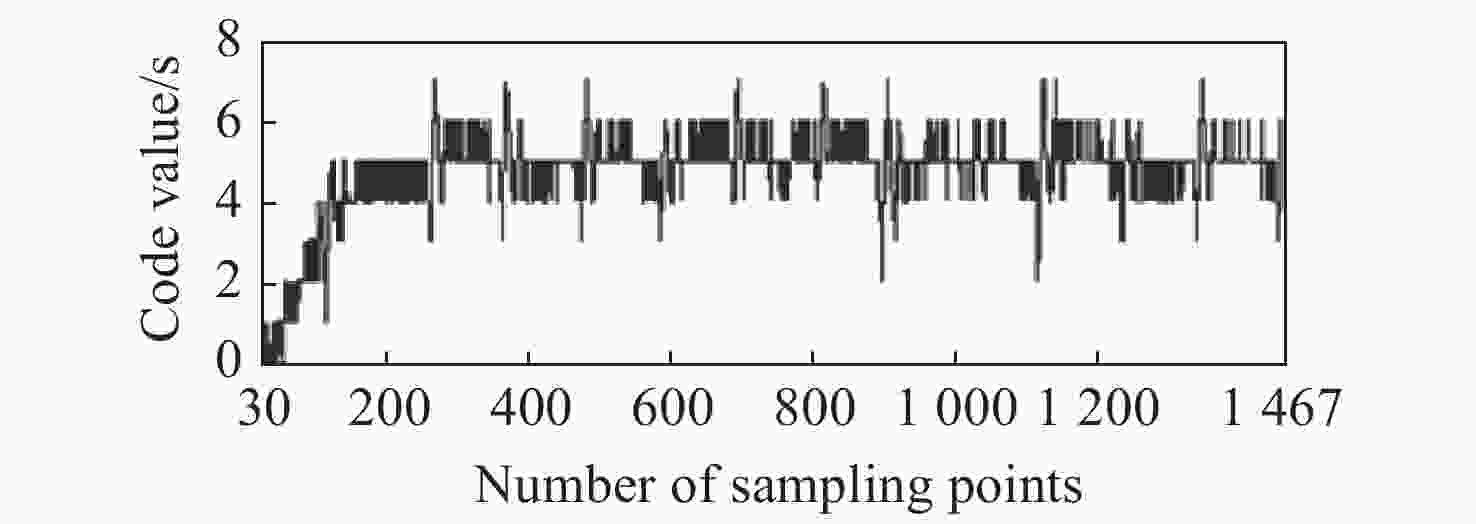

    图 8转速码值设定为5时的转速响应曲线(控制器参数kp=60.0,ki=2.0)

    Figure 8.Rotate speed response curve when the rotate speed code value is set to 5 (control parameteskp=60.0,ki=2.0, PositionSet=5)

    图 9转速码值设定为50时的转速响应曲线(控制器参数kp=60.0,ki=2.0)

    Figure 9.Rotate speed response curve when the rotate speed code value is set to 50 (control parameterskp=60.0,ki=2.0, PositionSet=50)

    图 10速度阶跃响应曲线(控制器参数kp=60.0,ki=2.0)

    Figure 10.Curve of the speed step response (control parameteskp=60.0,ki=2.0)

    图 11位置阶跃曲线(kp=0.01,ki=0.02,PositionSet = 100)

    Figure 11.Curve of the position step response (kp=0.01,ki=0.02,PositionSet=100)

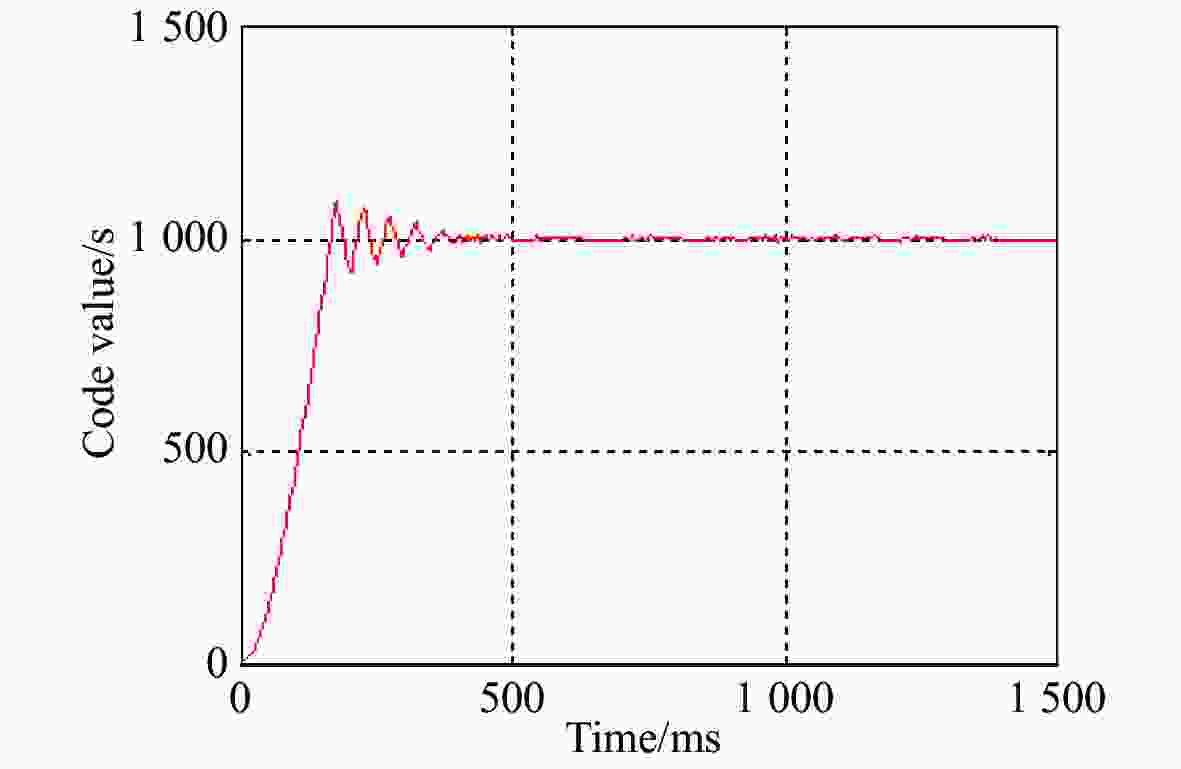

    图 12位置阶跃曲线(kp=0.015,ki=0.015,PositionSet=1000)

    Figure 12.Curve of position step response (kp=0.015,ki=0.015,PositionSet=1000)

    表 1电机正反转控制时序表

    Table 1.Reversing control time-scale of motor

    霍尔信号组合(UVW) 正转 反转
    绕组 IGBT 绕组 IGBT
    101 B→A 3,4 A→B 1,6
    100 B→C 3,2 C→B 5,6
    110 A→C 1.2 C→A 5,4
    010 A→B 1,6 B→A 3,4
    011 C→B 5,6 B→C 3,2
    001 C→A 5,4 A→C 1,2
    下载: 导出CSV
  • [1] 王国民. 天文光学望远镜轴系驱动方式发展概述[J]. 天文学进展,2007,25(4):364-374.

    WANG G M. Review of drive style for astronomical optical telescope[J].Progress in Astronomy, 2007, 25(4): 364-374. (in Chinese)
    [2] 王宏佳, 杨明, 牛里, 等. 永磁交流伺服系统速度控制器优化设计方法[J]. 电机与控制学报,2012,16(2):25-31.doi:10.15938/j.emc.2012.02.013

    WANG H J, YANG M, NIU L,et al. Optimal speed controller design method for permanent magnet AC servo system[J].Electric Machines and Control, 2012, 16(2): 25-31. (in Chinese)doi:10.15938/j.emc.2012.02.013
    [3] 李洪文, 邓永停, 王建立. 永磁同步电机速度控制器的全数字化集成[J]. 光学 精密工程,2015,23(4):1105-1113.doi:10.3788/OPE.20152304.1105

    LI H W, DENG Y T, WANG J L. Digital integration of PMSM speed controller based on FPGA[J].Optics and Precision Engineering, 2015, 23(4): 1105-1113. (in Chinese)doi:10.3788/OPE.20152304.1105
    [4] 邓永停, 李洪文, 王建立, 等. 结构滤波器在望远镜主轴控制系统中的应用[J]. 光学 精密工程,2017,25(4):900-909.doi:10.3788/OPE.20172504.0900

    DENG Y T, LI H W, WANG J L,et al. Application of structural filter to principal axis system of telescope[J].Optics and Precision Engineering, 2017, 25(4): 900-909. (in Chinese)doi:10.3788/OPE.20172504.0900
    [5] PHAM N T, VAN NGUYEN N. Novel carrier based PWM techniques reduce common mode voltage for six phase induction motor drives[J].International Journal of Advanced Computer Science and Applications, 2019, 10(5): 287-299.
    [6] SHI J, LI SH H. Analysis and compensation control of dead-time effect on space vector PWM[J].Journal of Power Electronics, 2015, 15(2): 431-442.doi:10.6113/JPE.2015.15.2.431
    [7] 周美兰, 高肇明, 吴晓刚, 等. 五种PWM方式对直流无刷电机系统换相转矩脉动的影响[J]. 电机与控制学报,2013,17(7):15-21.doi:10.3969/j.issn.1007-449X.2013.07.003

    ZHOU M L, GAO ZH M, WU X G,et al. Influence of five kinds of PWM on commutation torque ripples in BLDCM control system[J].Electric Machines and Control, 2013, 17(7): 15-21. (in Chinese)doi:10.3969/j.issn.1007-449X.2013.07.003
    [8] 陈坤, 周兴, 文武. 基于改进数字PWM逆变器控制器设计[J]. 船电技术,2018,38(3):42-46.doi:10.13632/j.meee.2018.03.010

    CHEN K, ZHOU X, WEN W. Design of inverter controller based on improved digital PWM[J].Marine Electric&Electronic Engineering, 2018, 38(3): 42-46. (in Chinese)doi:10.13632/j.meee.2018.03.010
