紫外小F数高变倍高光谱成像仪设计

刘洋,李博,林冠宇,王晓旭,李寒霜,顾国超

downloadPDF
刘洋, 李博, 林冠宇, 王晓旭, 李寒霜, 顾国超. 紫外小F数高变倍高光谱成像仪设计[J]. . doi: 10.37188/CO.2023-0037
引用本文: 刘洋, 李博, 林冠宇, 王晓旭, 李寒霜, 顾国超. 紫外小F数高变倍高光谱成像仪设计[J]. .doi:10.37188/CO.2023-0037
LIU Yang, LI Bo, LIN Guan-yu, WANG Xiao-xu, LI Han-shuang, GU Guo-chao. Design of UV small f-number high variable power hyperspectral resolution imaging spectrometer[J]. Chinese Optics. doi: 10.37188/CO.2023-0037
Citation: LIU Yang, LI Bo, LIN Guan-yu, WANG Xiao-xu, LI Han-shuang, GU Guo-chao. Design of UV small f-number high variable power hyperspectral resolution imaging spectrometer[J].Chinese Optics.doi:10.37188/CO.2023-0037

紫外小F数高变倍高光谱成像仪设计

doi:10.37188/CO.2023-0037
基金项目:地月大动态范围高精度成像光谱技术(No. 2022YFB3903202)
详细信息
    作者简介:

    刘 洋(1998—),女,吉林公主岭人,硕士,2021 年于长春理工大学获得学士学位,主要从事光学设计方面的研究。E-mail:kun9823@163.com

    李 博(1981—),男,吉林梨树人,博士,研究员,2011年于中国科学院大学获得博士学位,主要从事高光谱遥感总体设计方面的研究。E-mail:libo0008429@163.com

    林冠宇(1976—),男,吉林白城人,博士,研究员,2007年于中国科学院大学获得博士学位,主要从事紫外光学遥感仪器设计方面的研究。E-mail:linguanyu1976@163.com

    王晓旭(1990—),男,辽宁丹东人,博士,助理研究员,2018 年于中国科学院大学获得博士学位,主要从事紫外光学遥感及辐射定标技术方面的研究。E-mail:527537439@qq.com

    李寒霜(1987—),女,吉林四平人,博士,助理研究员, 2019 年于中国科学院大学获得博士学位,主要从事紫外遥感仪器设计及辐射定标方面的研究。E-mail:lihanshuang06@163.com

    顾国超(1983—),男,吉林长春人,博士,副研究员,2019 年于中国科学院大学获得博士学位,主要从事太阳模拟技术,光学设计,结构设计方面研究。E-mail:ggc-2003@163.com

  • 中图分类号:TH744

Design of UV small f-number high variable power hyperspectral resolution imaging spectrometer

Funds:Supported by High precision imaging spectroscopy for Earth-moon large dynamic range (No. 2022YFB3903202)
More Information
  • 摘要:

    常规成像光谱仪一般变倍比较低,不利于大视场长狭缝多通道光学系统的扩展应用;空间遥感中紫外波段的辐射能量较低,需要成像光谱仪具有更小的F数。针对高光谱分辨率成像光谱仪小F数的探测需求,本文设计了一种具有高变倍的高光谱分辨率Offner紫外成像光谱仪。该成像光谱仪的后置分光系统采用了具有轻小型特点的改进型Offner结构。结合成像光谱仪对变倍比和小F数需求的基础上,通过理论推导得到Offner初始结构参数。在像面前插入一块弯月透镜,增加系统的优化自由度,进而提升系统的成像质量。最终得到的成像光谱仪工作在270~300 nm波段时,具有40 mm的长狭缝,光谱分辨率优于0.6 nm,光谱采样0.15 nm,系统变倍比小于0.22,F数小于2,在截止频率为 14 lp/mm 时,系统调制传递函数(MTF)均优于0.9,系统各波段各视场均方根半径(RMS)均小于12 μm。本文的研究对紫外波段高光谱探测成像光谱仪实现小F数、高变倍设计提供了一种设计方案。

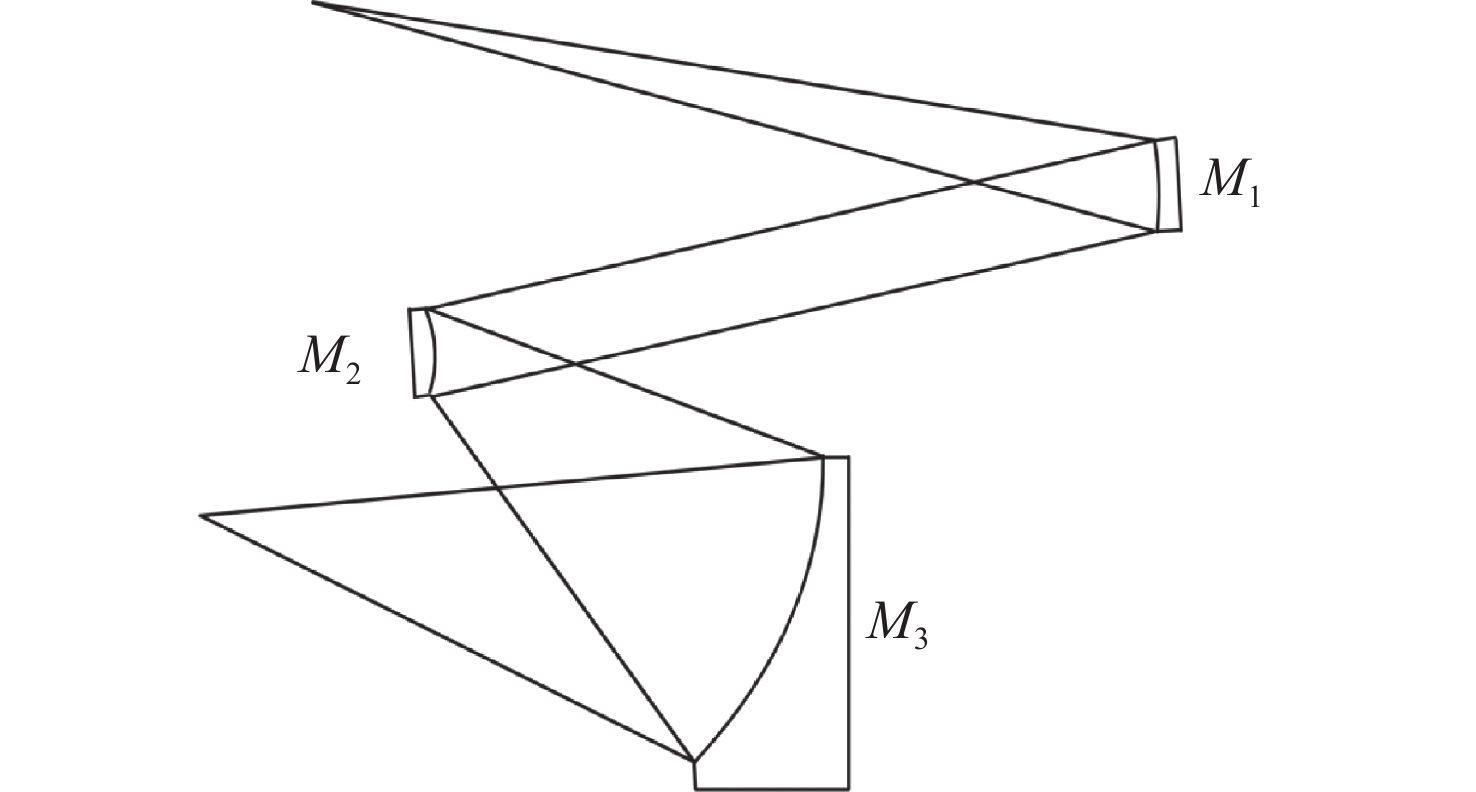

  • 图 1改进型Offner结构图

    Figure 1.Schematic diagram of the improved Offner structure

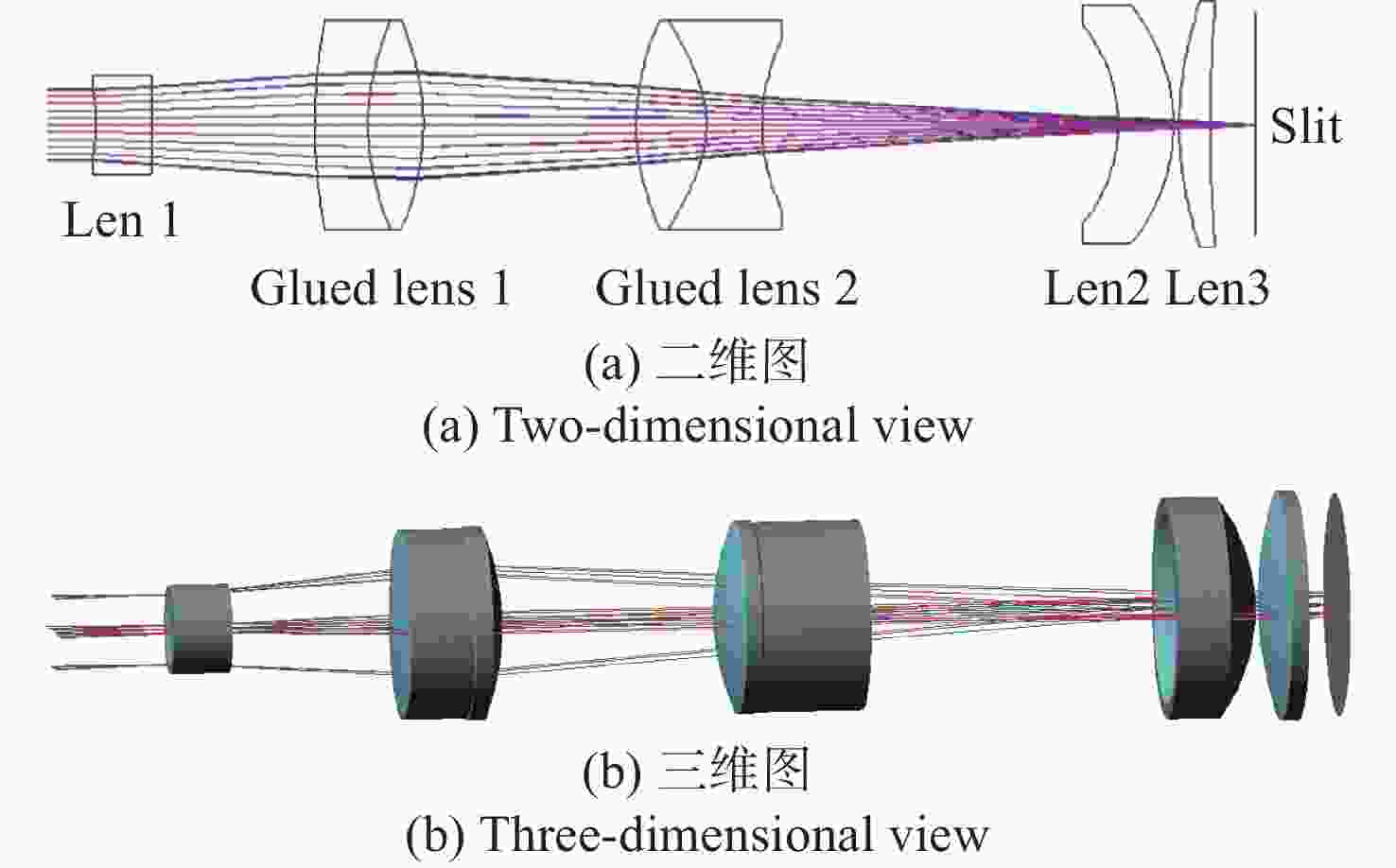

    图 2望远镜结构图

    Figure 2.Telescope structure diagram

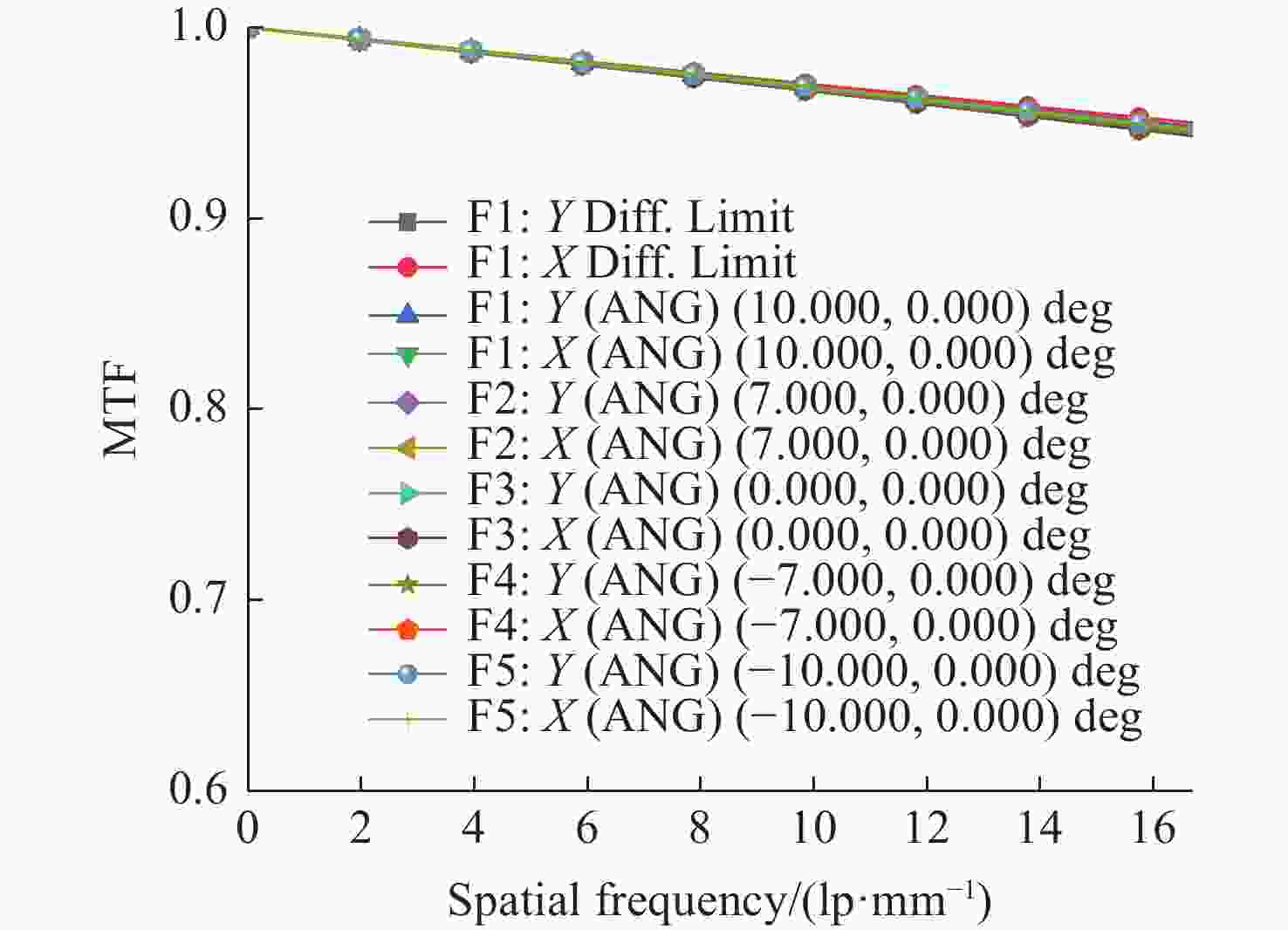

    图 3望远镜 MTF 图

    Figure 3.Telescope MTF diagram

    图 4望远镜点列图

    Figure 4.Telescope spot diagram

    图 5望远镜像质评价图

    Figure 5.Telescope image quality evaluation map

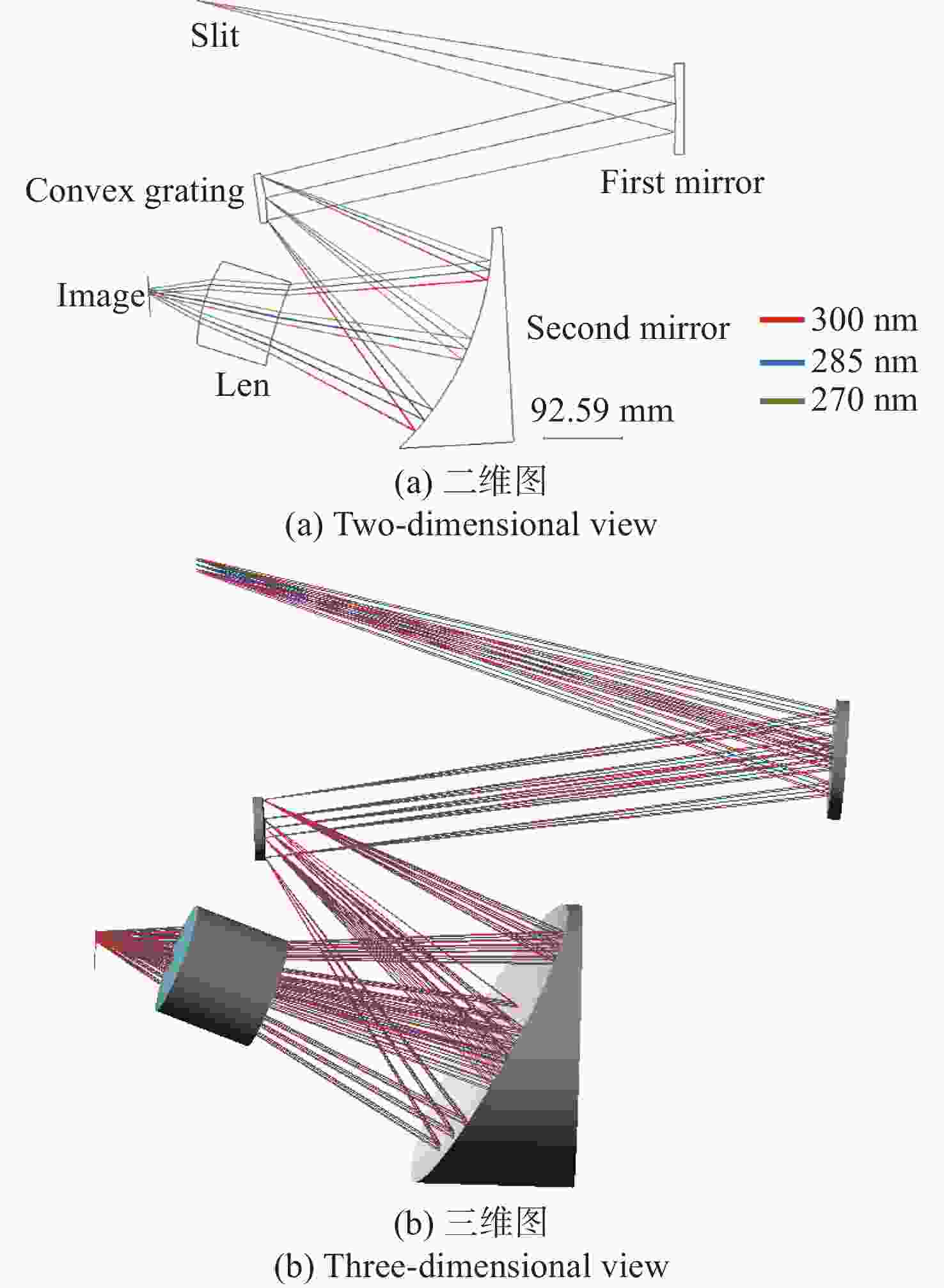

    图 6分光系统结构图

    Figure 6.Structure diagram of spectroscopic system

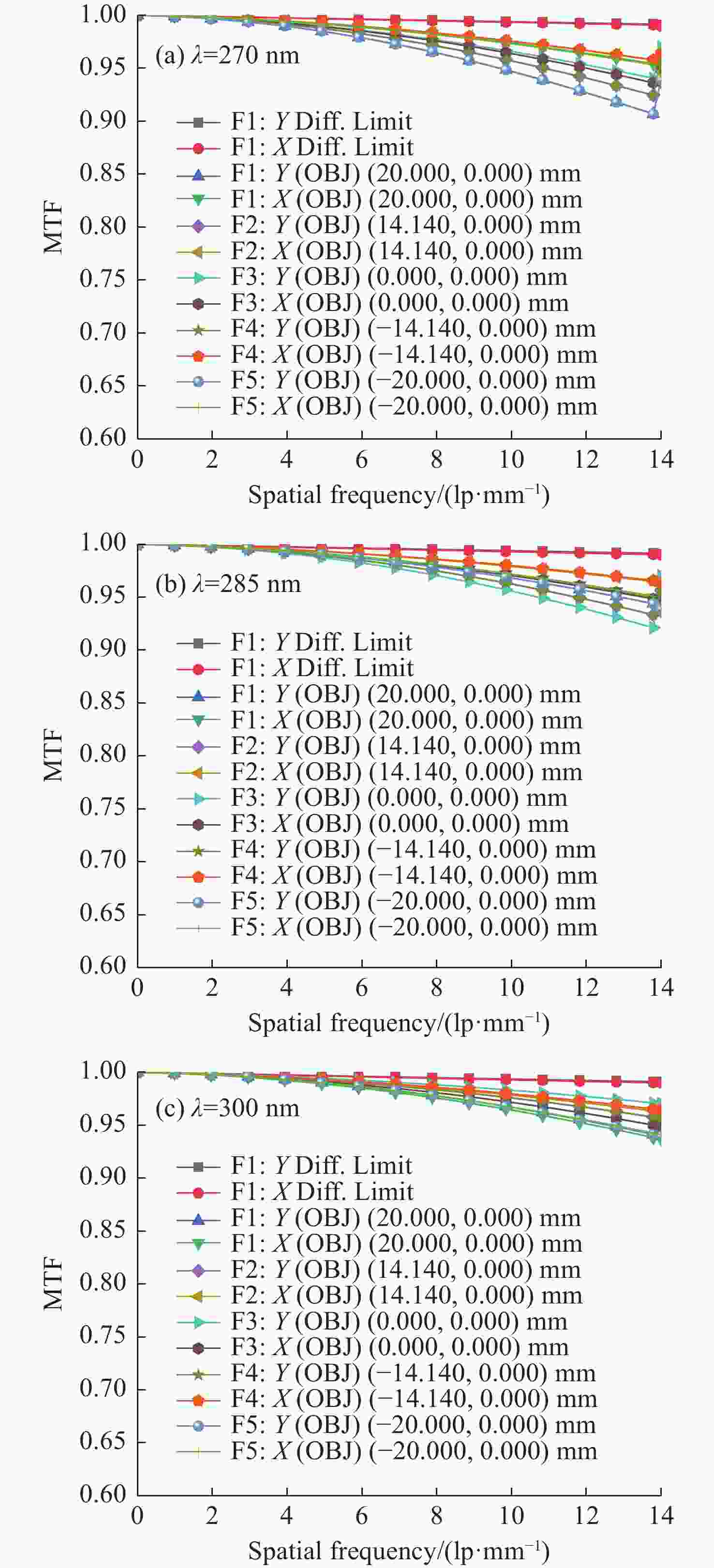

    图 7各波段成像光谱仪的MTF曲线图

    Figure 7.MTF diagram at different wavelengths

    图 8各波段成像光谱仪的点列图

    Figure 8.Spot diagrams at different wavelengths

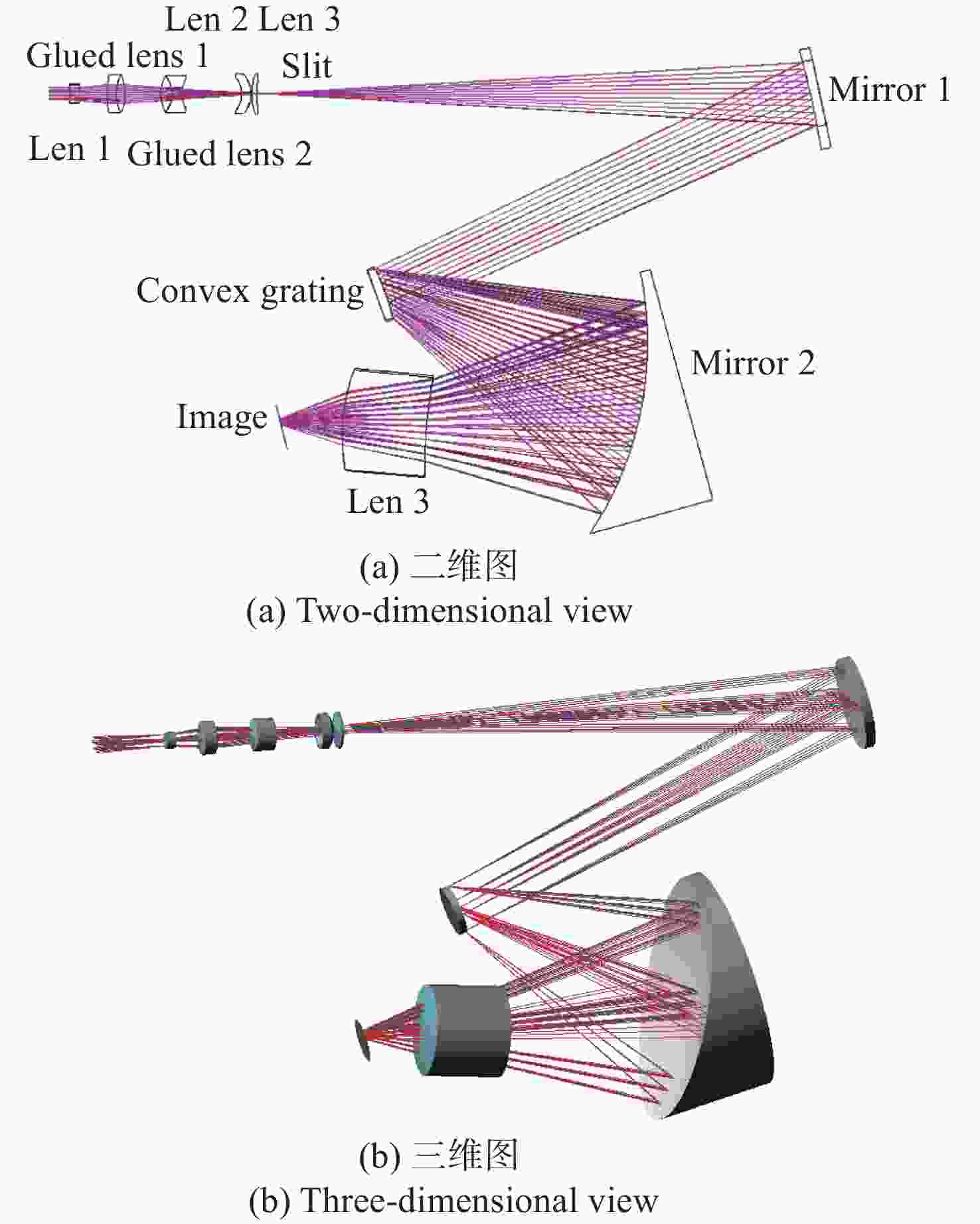

    图 9紫外小F数高变倍高光谱成像仪结构图

    Figure 9.Structure diagram of small F-number low magnification UV hyperspectral imager spectrometer

    图 10各波段整体结构MTF曲线图

    Figure 10.MTF diagrams of the system at different wavelengths

    图 11各波段整体结构 RMS 点列图

    Figure 11.RMS spot diagrams of the overall structure at different wavelengths

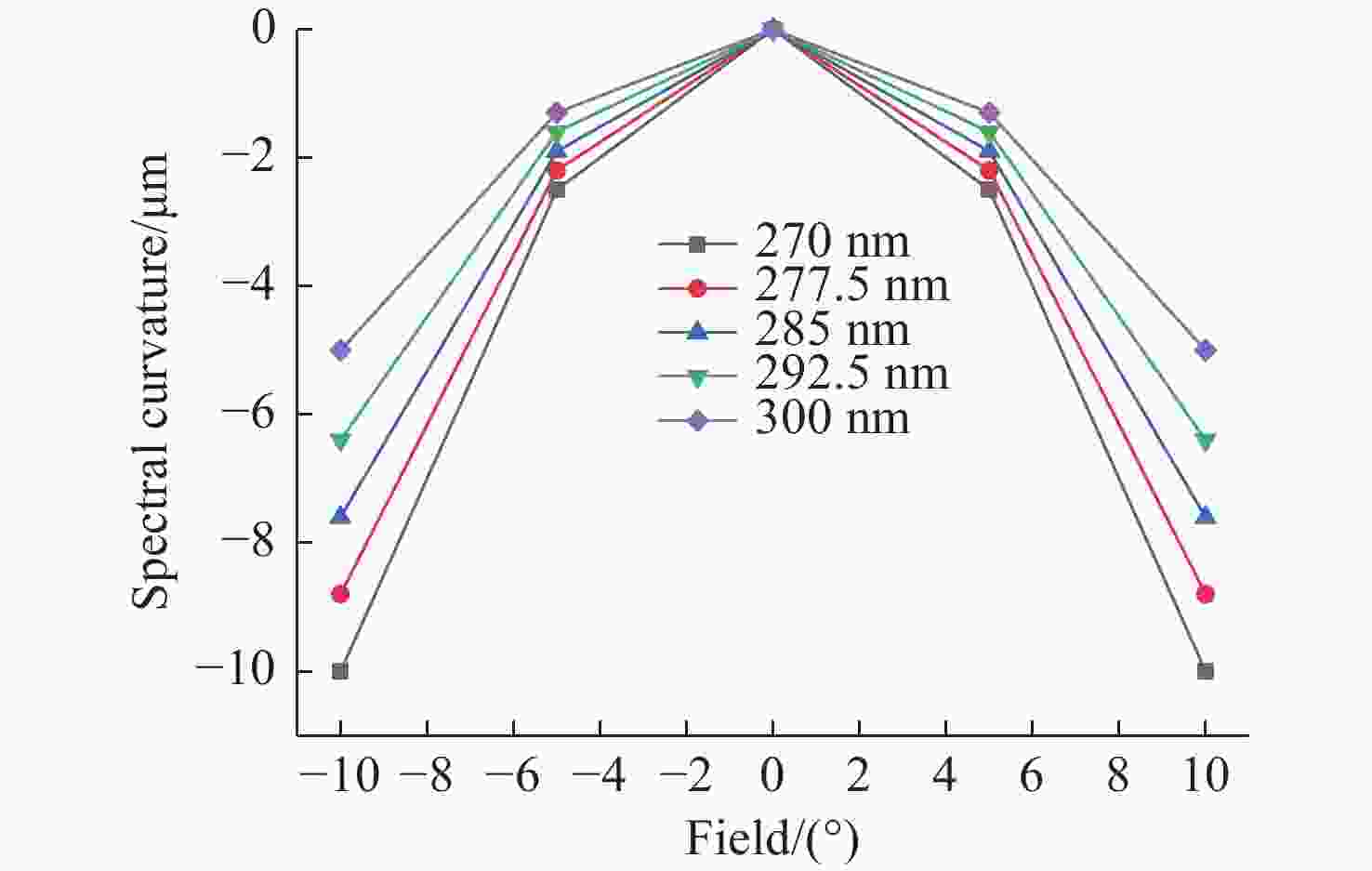

    图 12谱线弯曲

    Figure 12.Spectral distortion

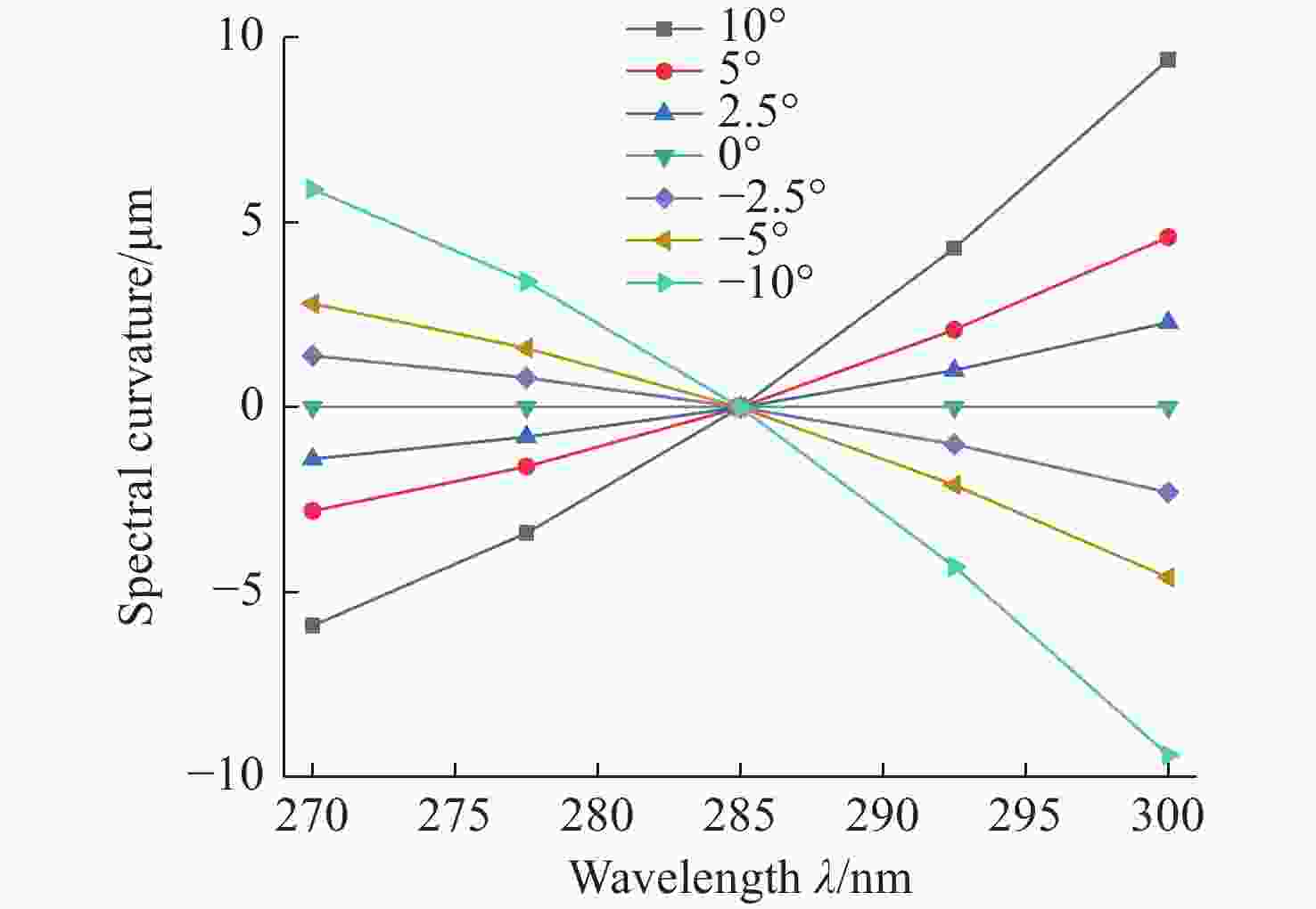

    图 13色畸变

    Figure 13.Chromatic distortion

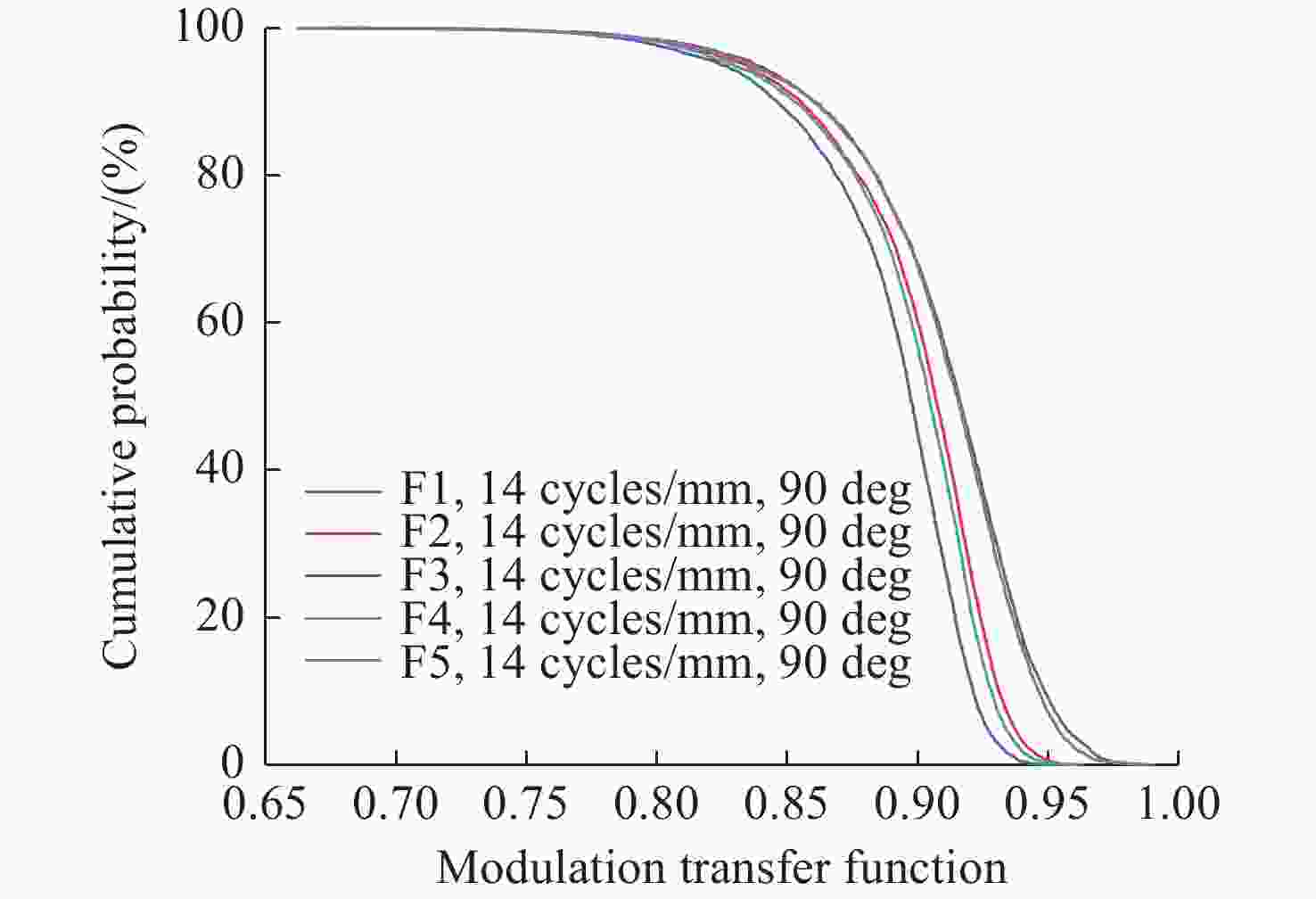

    图 14紫外小F数高变倍高光谱成像仪MTF公差分析

    Figure 14.MTF tolerance analysis of small F-number low variable powerUV hyperspectral imager spectrometer

    表 1小F数高变倍成像光谱仪指标要求

    Table 1.Small F-number high variable power imaging spectrometer index requirement

    参数 指标
    波段/nm 270−300
    视场/(°) 20
    F数 2
    变倍比 <0.22
    光谱分辨率/nm <0.6
    狭缝长度/mm 40
    MTF >0.8@14 lp/mm
    探测器像元尺寸/μm 20×30
    下载: 导出CSV

    表 2小F数高变倍成像光谱仪系统数据

    Table 2.Small F-number high variable imaging spectrometer system data

    表面 Y半径(mm) Y偏心
    (mm)
    Alpha倾斜
    (°)
    1 -990.00 -5.89 12.18
    2 -233.73 / -4.65
    3 infinite -130.12 -3.86
    4 -386.80 127.07 7.97
    5 510.22 -88.36 -28.17
    6 204.34 / /
    7 infinite -28 19.34
    下载: 导出CSV
  • [1] 马子吉, 温作赢, 赵锋, 等. 真空紫外光电离质谱用于在线检测区分不同品牌卷烟[J]. 分析化学,2022,50(12):1927-1934.

    MA Z J, WEN Z Y, ZHAO F,et al. Online analysis of different brands of cigarettes by vacuum ultraviolet photoionization mass spectrometry[J].Chinese Journal of Analytical Chemistry, 2022, 50(12): 1927-1934. (in Chinese)
    [2] 陈玥瑶, 夏静静, 韦芸, 等. 近红外光谱法无损检测平谷产大桃品质方法研究[J]. 分析化学,2023,51(3):454-462.

    CHEN Y Y, XIA J J, WEI Y,et al. Research on nondestructive quality test of Pinggu Peach by near-infrared spectroscopy[J].Chinese Journal of Analytical Chemistry, 2023, 51(3): 454-462. (in Chinese)
    [3] 陈塑淏, 吕博, 刘伟奇, 等. 用于电晕检测的日盲紫外成像系统设计[J]. 光子学报,2022,51(9):0922001.doi:10.3788/gzxb20225109.0922001

    CHEN S H, LÜ B, LIU W Q,et al. Design of a solar-blind ultraviolet imaging system for corona detection[J].Acta Photonica Sinica, 2022, 51(9): 0922001. (in Chinese)doi:10.3788/gzxb20225109.0922001
    [4] THUILLIER G, ZHU P, SNOW M,et al. Characteristics of solar-irradiance spectra from measurements, modeling, and theoretical approach[J].Light:Science&Applications, 2022, 11(1): 79.
    [5] DE VRIES J, VOORS R, ORDING B,et al. TROPOMI on ESA’s Sentinel 5p ready for launch and use[J].Proceedings of SPIE, 2016, 9688: 96880B.
    [6] BODAH B W, NECKEL A, MACULAN L S,et al. Sentinel-5P TROPOMI satellite application for NO2and CO studies aiming at environmental valuation[J].Journal of Cleaner Production, 2022, 357: 131960.doi:10.1016/j.jclepro.2022.131960
    [7] HACHMEISTER J, SCHNEISING O, BUCHWITZ M,et al. On the influence of underlying elevation data on Sentinel-5 precursor TROPOMI satellite methane retrievals over Greenland[J].Atmospheric Measurement Techniques, 2022, 15(13): 4063-4074.doi:10.5194/amt-15-4063-2022
    [8] 司福祺, 江宇, 江庆五, 等. 星载大气痕量气体差分吸收光谱仪前置光学系统设计[J]. 光学学报,2013,33(3):0322002.doi:10.3788/AOS201333.0322002

    SI F Q, JIANG Y, JIANG Q W,et al. Design of fore optical system in space- borne differential optical absorption spectrometer for atmospheric trace gas monitoring[J].Acta Optica Sinica, 2013, 33(3): 0322002. (in Chinese)doi:10.3788/AOS201333.0322002
    [9] 程良晓, 陶金花, 余超, 等. 高分五号大气痕量气体差分吸收光谱仪对流层NO2柱浓度遥感反演研究[J]. 遥感学报,2021,25(11):2313-2325.doi:10.11834/jrs.20210303

    CHENG L X, TAO J H, YU C,et al. Tropospheric NO2column density retrieval from the GF-5 EMI data[J].National Remote Sensing Bulletin, 2021, 25(11): 2313-2325. (in Chinese)doi:10.11834/jrs.20210303
    [10] 薛庆生. 星载宽视场差分吸收成像光谱仪光学设计[J]. 光学学报,2015,35(1):0122002.doi:10.3788/AOS201535.0122002

    XUE Q SH. Optical design of space-based wide field-of-view differential optical absorption imaging spectrometer[J].Acta Optica Sinica, 2015, 35(1): 0122002. (in Chinese)doi:10.3788/AOS201535.0122002
    [11] YE X, YI X L, LIN CH,et al. Instrument development: Chinese radiometric benchmark of reflected solar band based on space cryogenic absolute radiometer[J].Remote Sensing, 2020, 12(17): 2856.doi:10.3390/rs12172856
    [12] 刘明言, 石秀顶, 李天国, 等. 电化学分析方法检测重金属离子研究进展[J]. 应用化学,2023,40(4):463-475.

    LIU M Y, SHI X D, LI T G,et al. Research progress in detection of heavy metal ions by electrochemical analysis[J].Chinese Journal of Applied Chemistry, 2023, 40(4): 463-475. (in Chinese)
    [13] 陈颖, 胡天丁, 刘云利, 等. 二氧化硫在化学资源化利用中的研究进展[J]. 应用化学,2022,39(2):223-234.

    CHEN Y, HU T D, LIU Y L,et al. Research progress on chemical resourse utilization of sulfur dioxide[J].Chinese Journal of Applied Chemistry, 2022, 39(2): 223-234. (in Chinese)
    [14] 杨礼艳. 分光谱辐射表光学系统设计和定标方法研究[D]. 长春: 长春理工大学, 2015.

    YANG L Y. Optical system design and calibration method research of spectroradiometer[D]. Changchun: Changchun University of Science and Technology, 2015. (in Chinese)
    [15] 范纪泽, 李博, 张璐, 等. 应用于作物荧光检测的改进型Offner光谱仪设计[J]. 中国光学,2021,14(6):1459-1467.doi:10.37188/CO.2021-0073

    FAN J Z, LI B, ZHANG L,et al. Design of an improved Offner spectrometer for crop fluorescence detection[J].Chinese Optics, 2021, 14(6): 1459-1467. (in Chinese)doi:10.37188/CO.2021-0073
