基于Philips棱镜3CMOS相机的光学设计及其光谱优化

陈塑淏,吕博,刘伟奇

downloadPDF
ZHONG F Q, SHAO X X, QUAN C. 3D digital image correlation using a single 3CCD colour camera and dichroic filter[J]. Measurement Science and Technology, 2018, 29(4): 045401. (查阅网上资料, 未找到标黄作者全称, 请确认是否为卷舌). doi: 10.37188/CO.2023-0155
引用本文: ZHONG F Q, SHAO X X, QUAN C . 3D digital image correlation using a single 3CCD colour camera and dichroic filter[J]. Measurement Science and Technology, 2018 , 29 4 ): 045401 . (查阅网上资料, 未找到标黄作者全称, 请确认是否为卷舌).doi:10.37188/CO.2023-0155
CHEN Su-hao, LÜ Bo, LIU Wei-qi. Optical Design and Spectral Optimization of Philips Prism 3CMOS Camera[J]. Chinese Optics. doi: 10.37188/CO.2023-0155
Citation: CHEN Su-hao, LÜ Bo, LIU Wei-qi. Optical Design and Spectral Optimization of Philips Prism 3CMOS Camera[J].Chinese Optics.doi:10.37188/CO.2023-0155

基于Philips棱镜3CMOS相机的光学设计及其光谱优化

doi:10.37188/CO.2023-0155
基金项目:高分专项装备预研项目 (No. GFZX0403260206)
详细信息
    作者简介:

    陈塑淏(1993—),男,湖南长沙人,博士研究生,2015年于南开大学获得学士学位,主要从事光学系统设计以及色度学方面的研究。E-mail:chensuhao1993@gmail.com

    吕 博(1986—),男,吉林长春人,博士,副研究员,2015年于中国科学院长春光学精密机械与物理研究所获得博士学位,主要从事光学系统设计方面的研究。E-mail:jllvbo@163.com

    刘伟奇(1958-),男,吉林长春人,硕士,研究员,1988年于中国科学院长春光学精密机械研究所获得硕士学位,主要从事空间目标成像, 显示等方面的研究。E-mail:liuwq@163.com

  • 中图分类号:O432.3;O435.2

Optical Design and Spectral Optimization of Philips Prism 3CMOS Camera

Funds:Supported by Equipment Pre-research of GF Project (No. GFZX0403260206)
More Information
  • 摘要:

    针对彩色数字相机高成像质量以及高色准的需求,本文研究了基于Philips棱镜的3CMOS相机的光学系统设计以及相机光谱优化方法。通过对Philips棱镜进行光路建模的方法优化了棱镜的结构参数,使棱镜在保证全内反射以及出射窗口大小的条件下,减小了系统的体积,并由此设计了Philips棱镜3CMOS相机光学系统,其视场角为45°,相对孔径1/2.8,系统的MTF在110 lp/mm的奈奎斯特采样频率下全视场全波段均大于0.4。之后,基于色度学基本原理建立了Philips棱镜相机的矢量成像模型,分析了由光线入射角度的变化造成的薄膜光谱偏移问题,提出了宽光束下光谱偏移的修正模型。利用该模型设计并优化了相机中的四组光学薄膜,通过光路仿真实验以及色差分析,基于优化后的相机光谱,系统的平均色差降低了15.8%,像面颜色不均匀性降低了60%。结果表明:本文设计的光学系统拥有良好的成像质量,并且优化后的相机光谱实现了良好的颜色性能以及颜色均匀性。

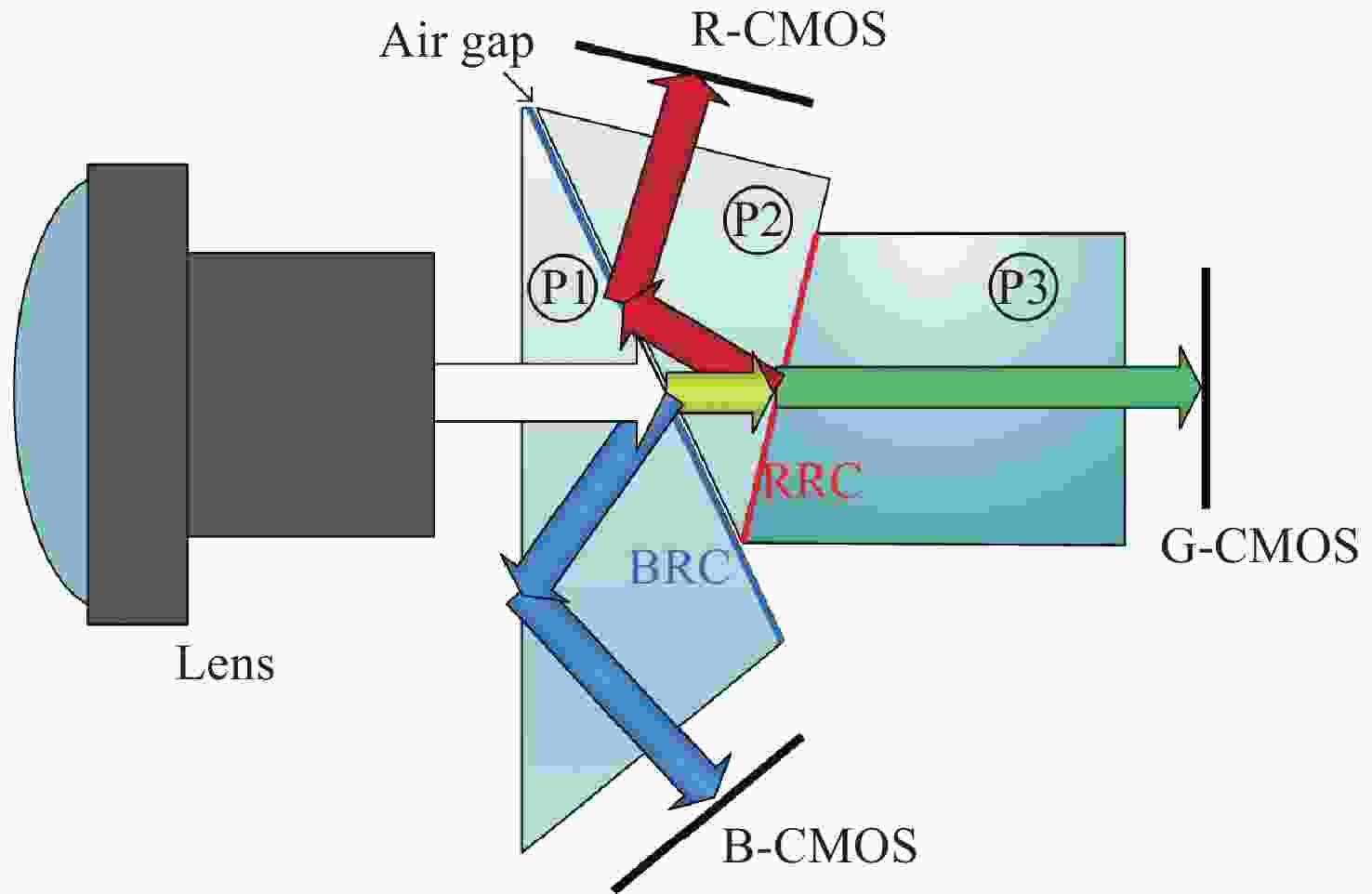

  • 图 13CMOS相机光学系统

    Figure 1.Optical system of 3CMOS camera.

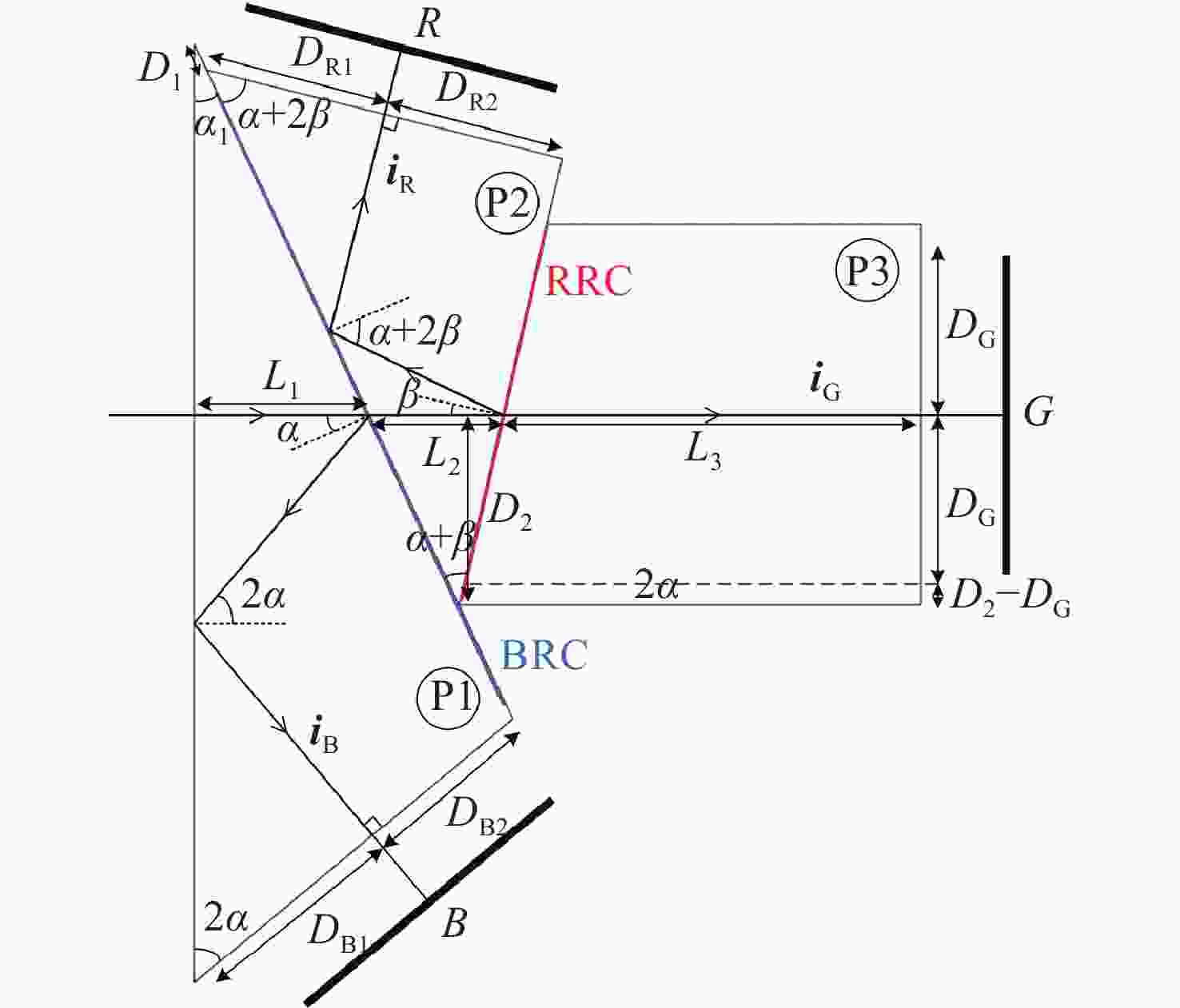

    图 2Philips棱镜结构

    Figure 2.Philips prism structure

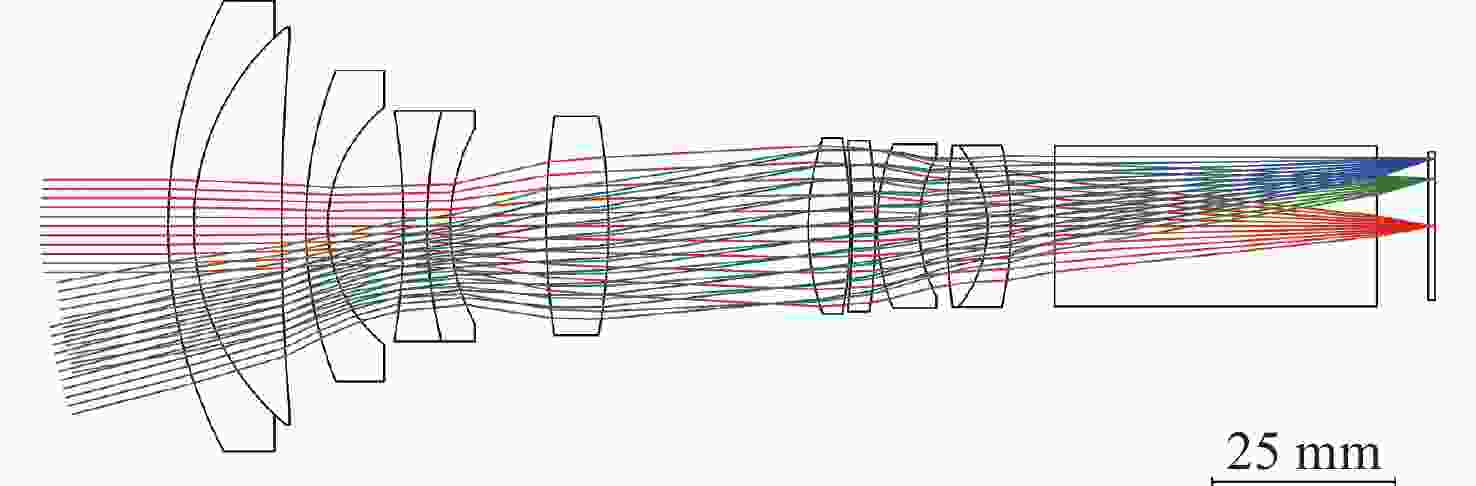

    图 3镜头光路结构

    Figure 3.Lens optical path structure

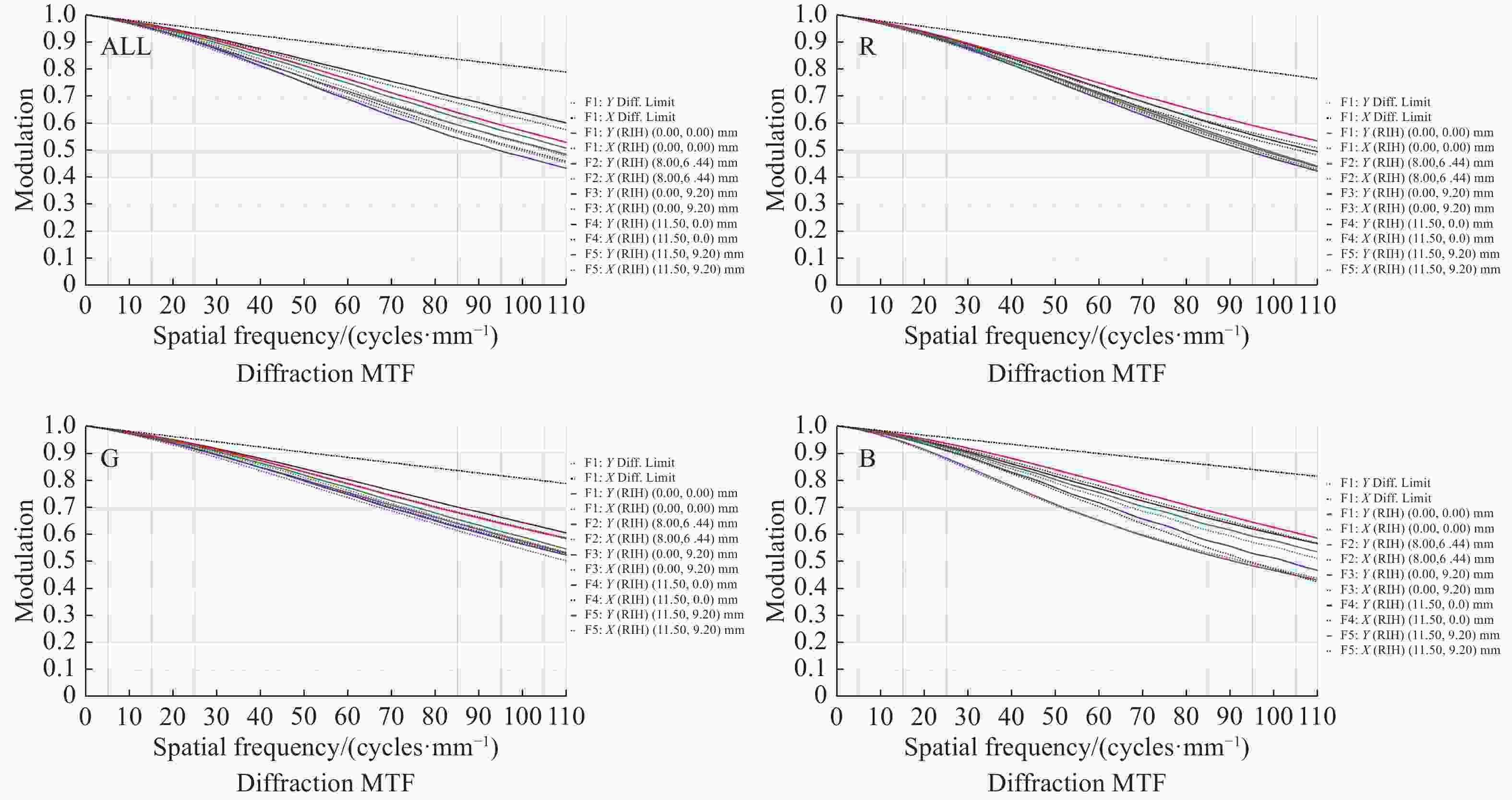

    图 4各通道MTF值

    Figure 4.MTF of each channel

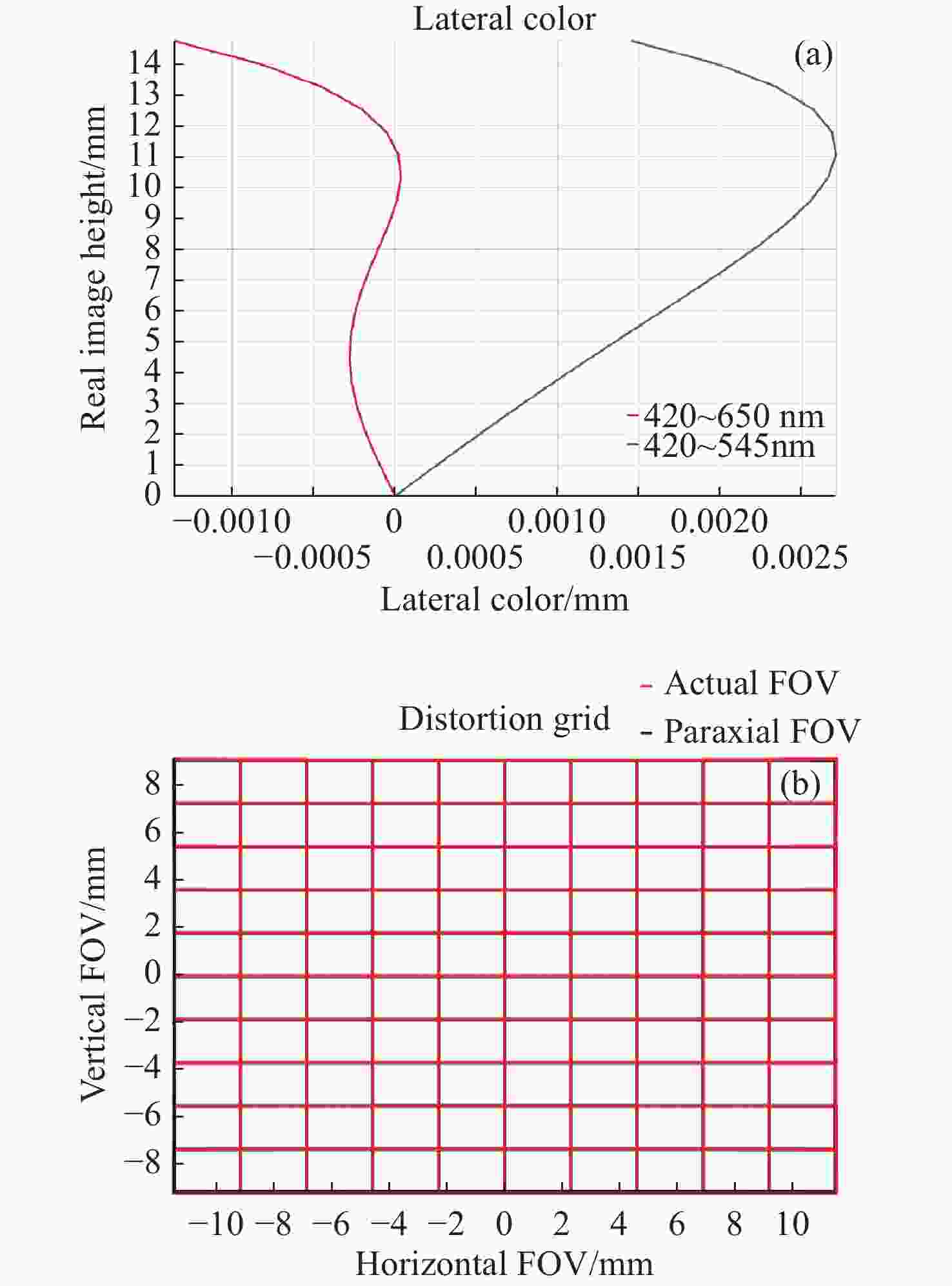

    图 5(a)垂轴色差和(b)畸变网格

    Figure 5.(a)Lateral color difference and (b)distortion grid

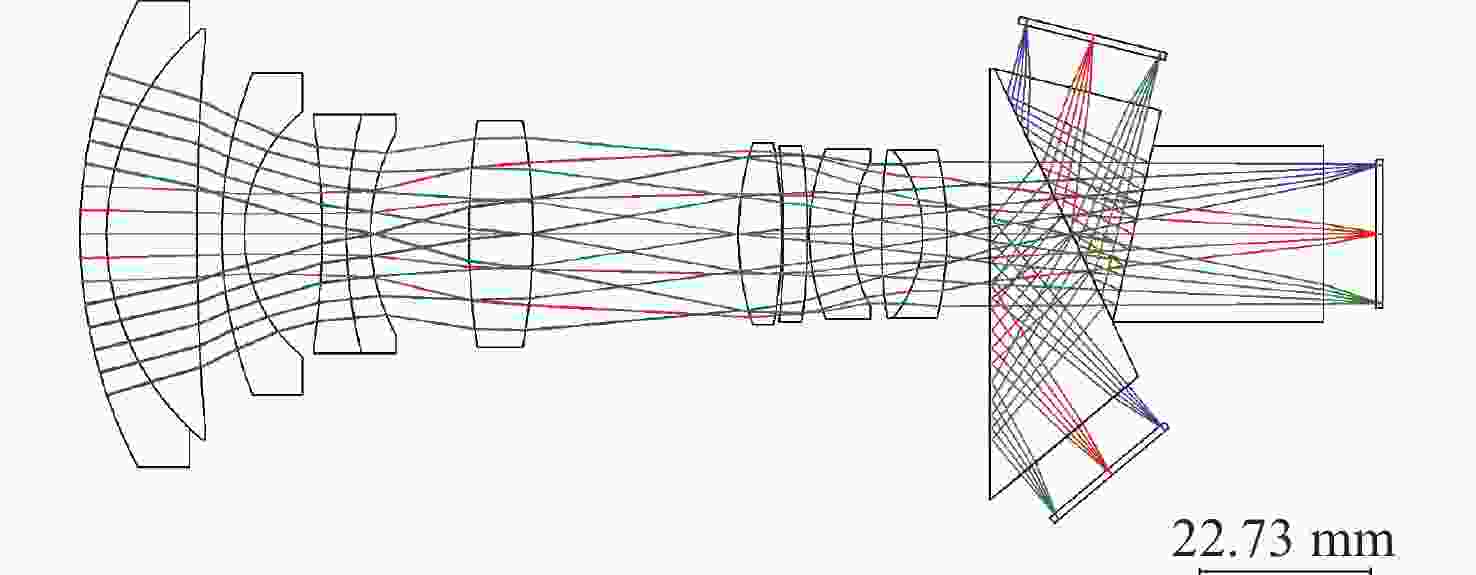

    图 63CMOS相机光路

    Figure 6.3CMOS camera optical path

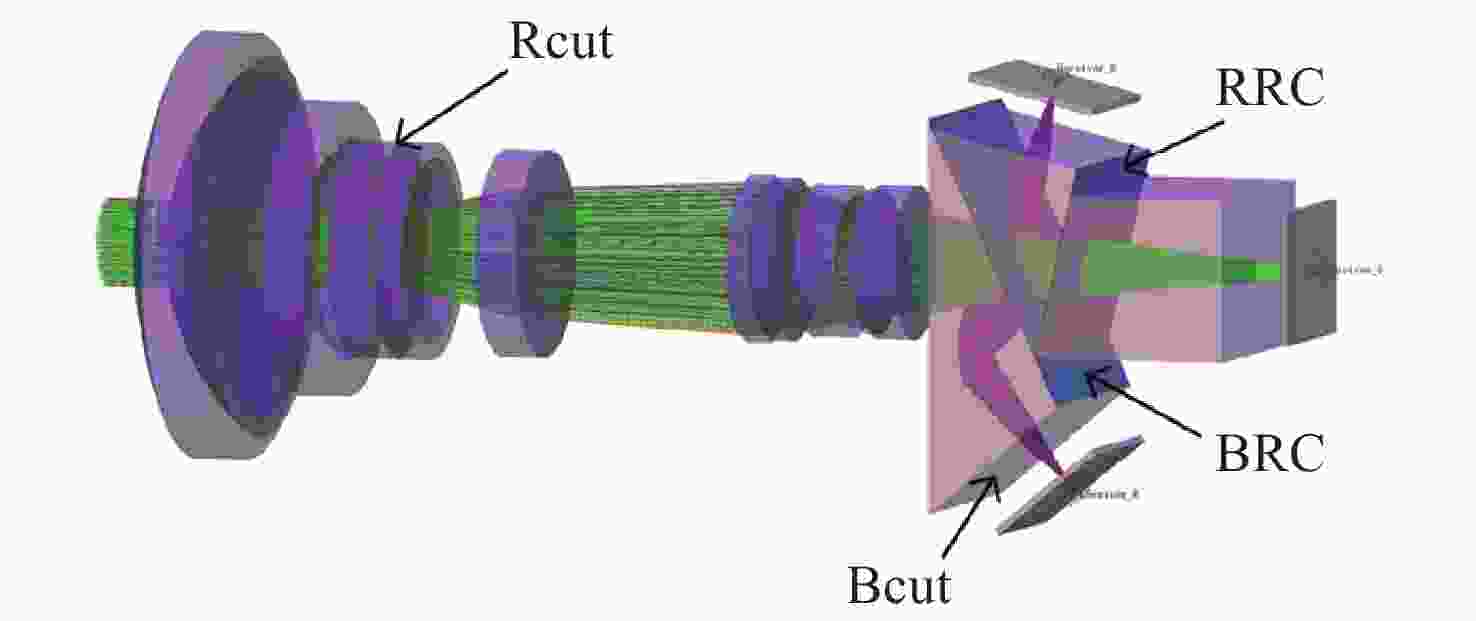

    图 7蒙特卡洛光线追迹及四组薄膜位置

    Figure 7.Monte Carlo ray tracing and four sets of film positions

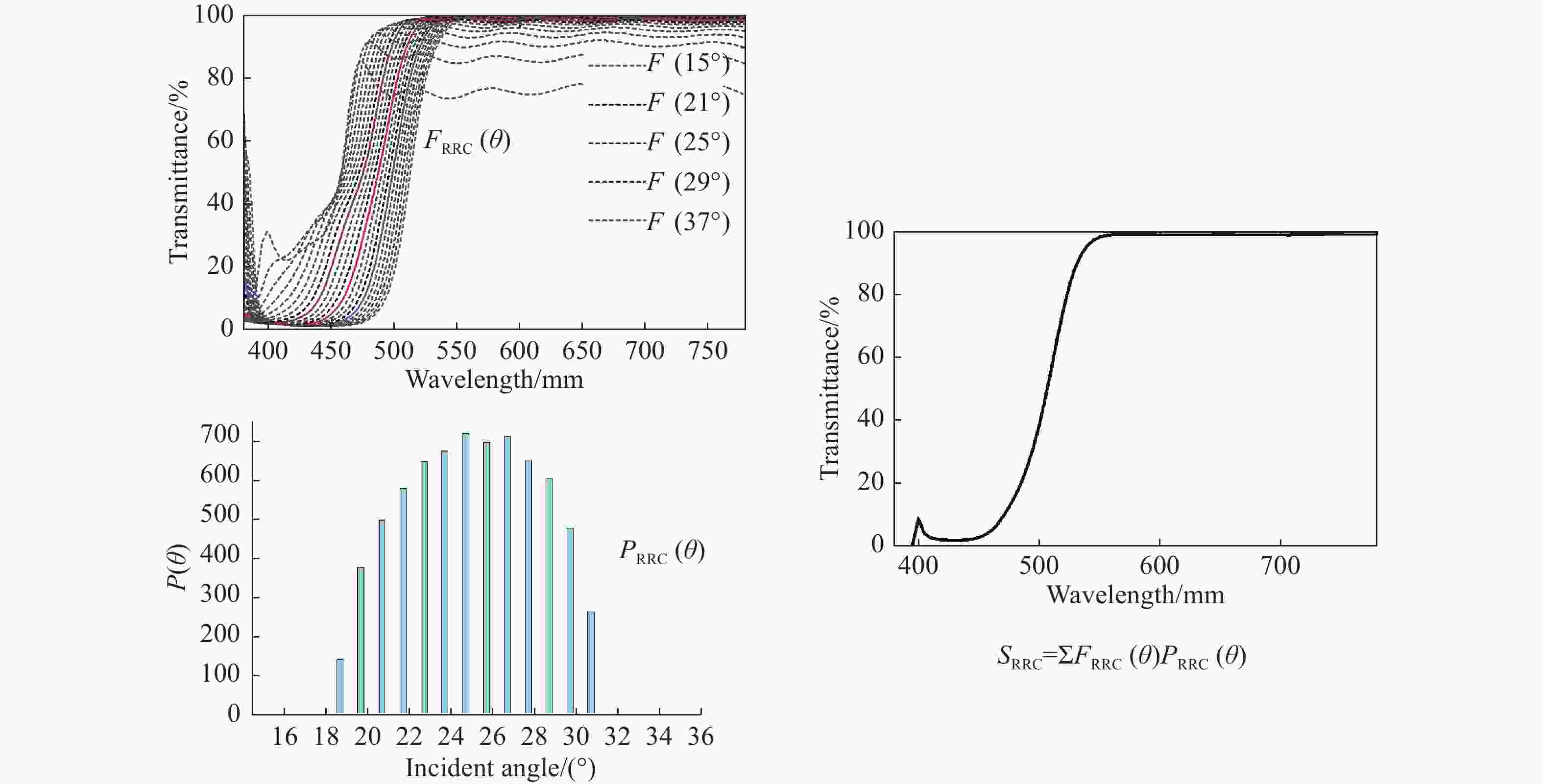

    图 8简化的宽光束薄膜光谱计算模型

    Figure 8.Simplified Broad Beam Thin Film Spectral Calculation Model

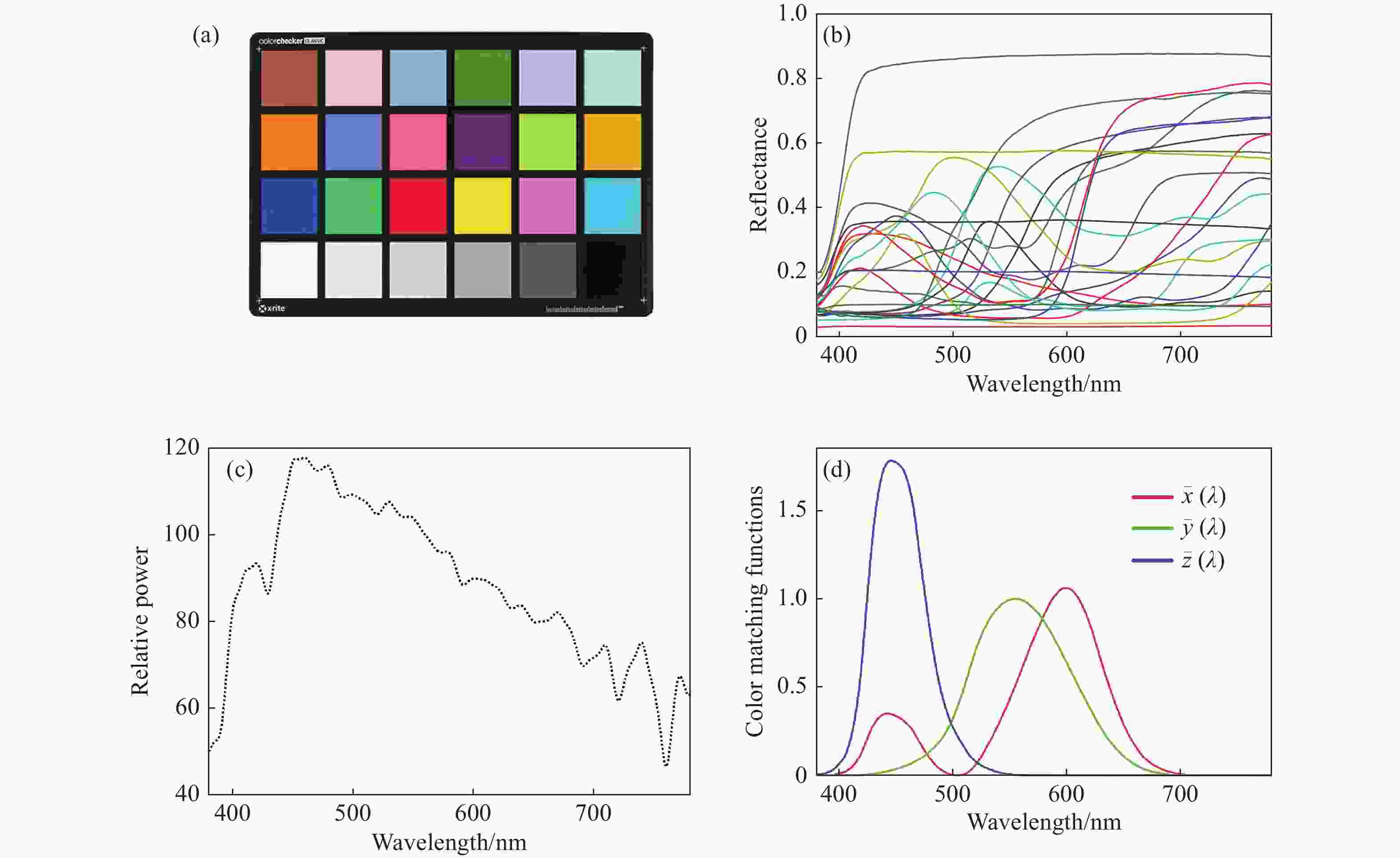

    图 9优化中使用到的(a)24色卡样本,(b)样本反射率,(c)光源光谱以及(d)颜色匹配函数

    Figure 9.(a) 24 color checker samples, (b) sample reflectance, (c) light source spectrum, and (d) color matching functions used in optimization

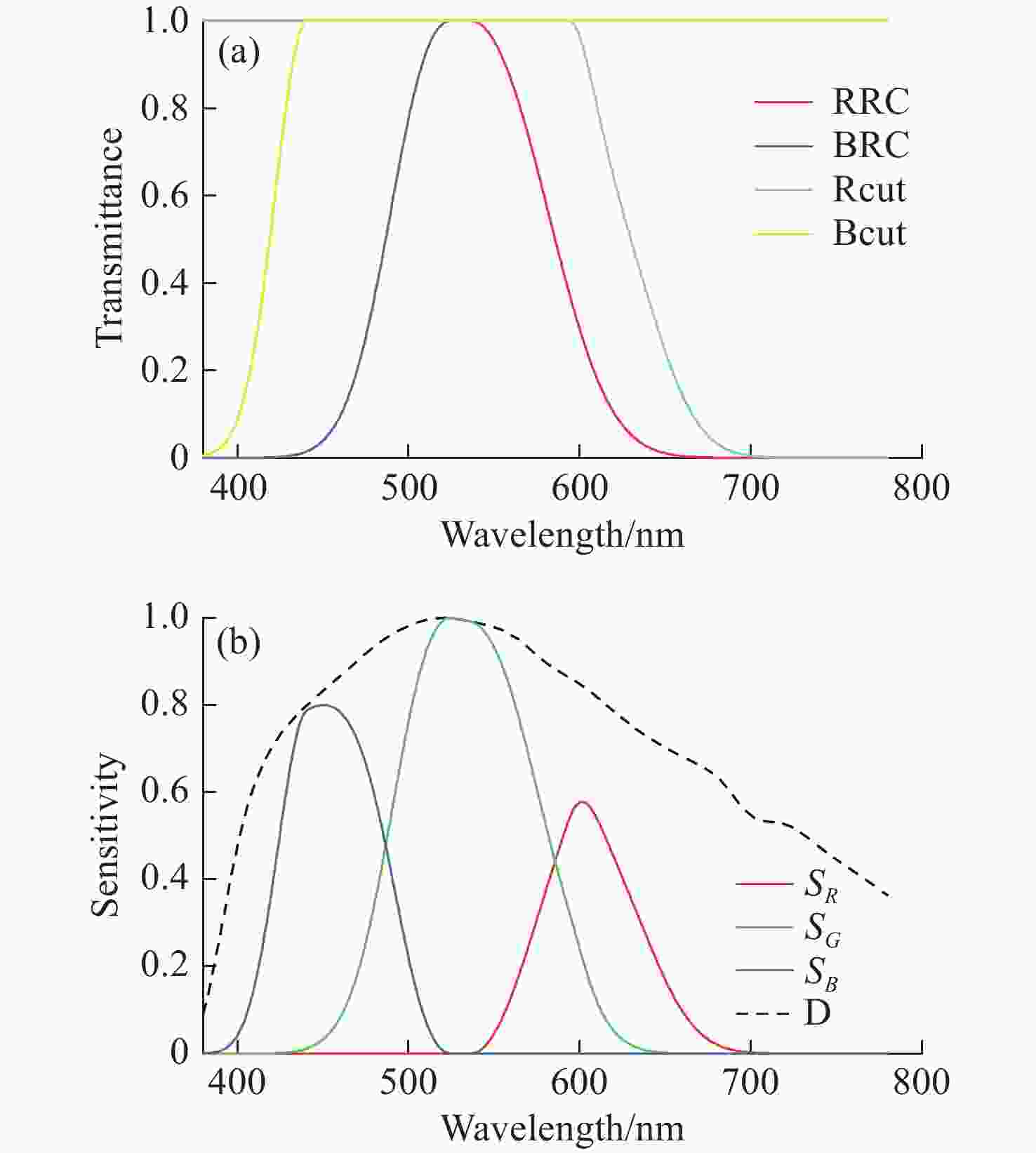

    图 10优化得到的(a)理想薄膜透过率以及(b)相机光谱

    Figure 10.Optimized (a) ideal film transmittance and (b) camera spectrum

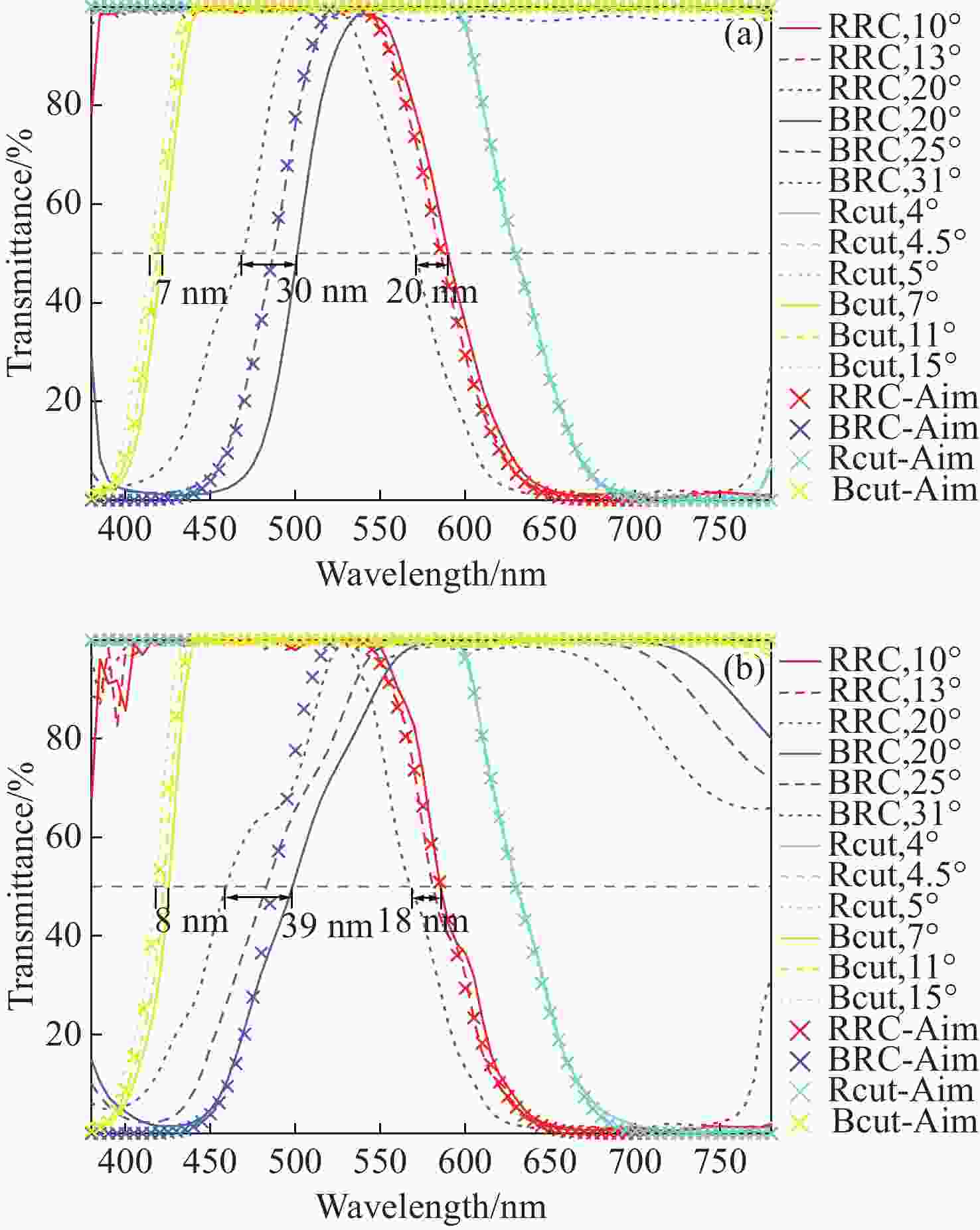

    图 11设计得到的(a)基础薄膜光谱,(b)优化后的薄膜光谱

    Figure 11.Designed (a) basic thin film spectrum and (b) optimized thin film spectrum

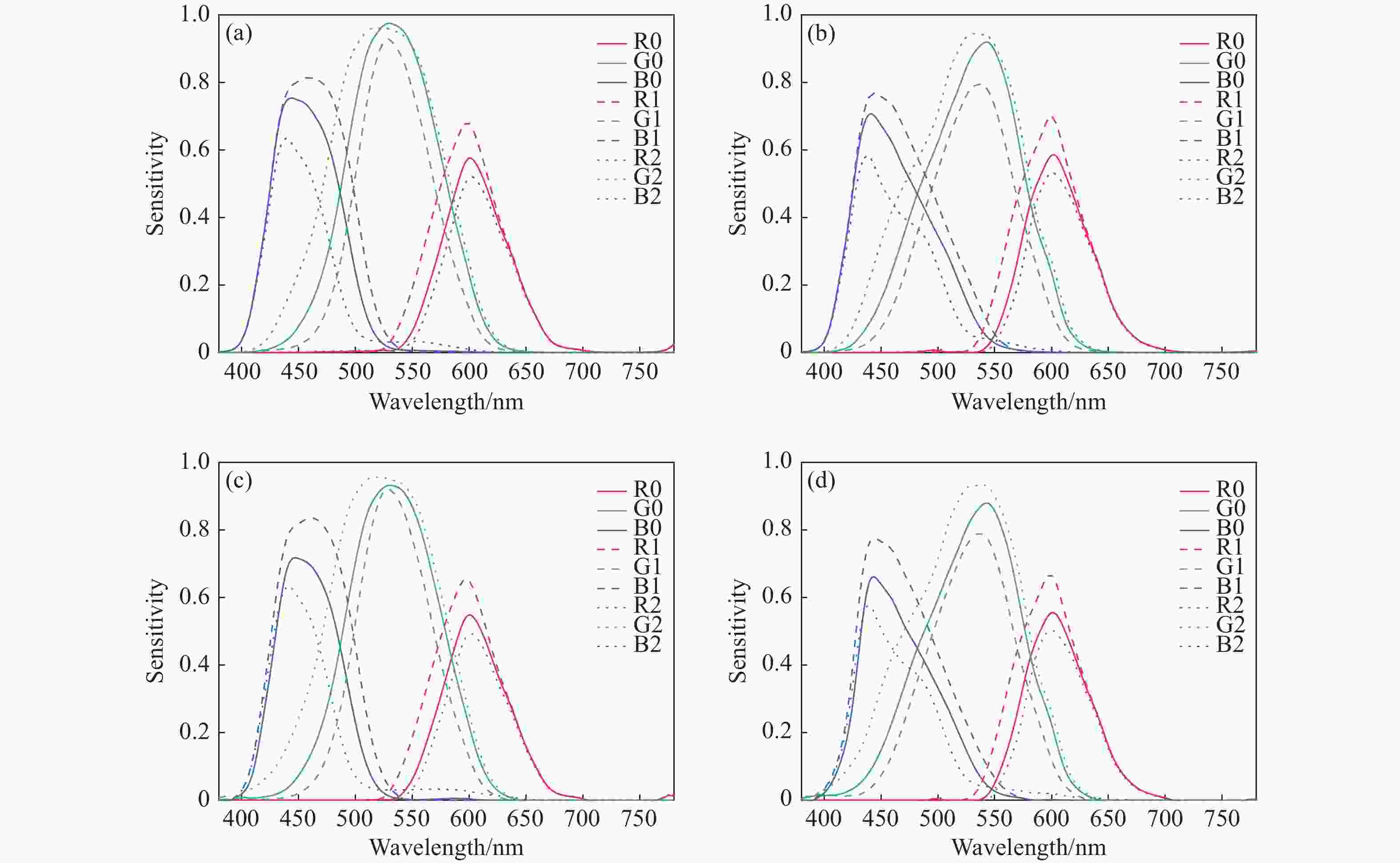

    图 12简化模型计算的(a)优化前和(b)优化后的相机光谱;蒙特卡洛光线追迹得到(c)优化前和(d)优化后的相机光谱

    Figure 12.Camera Spectra Obtained from Simplified Model (a) before and (b) after Optimization; Camera Spectra Obtained from Monte Carlo Ray Tracing (c) before and (d) after Optimization

    表 1光学系统设计指标

    Table 1.Parameters of optical system

    Parameter Value
    Field of view: 2ω 45°
    Focal length 35.5 mm
    F# <3
    Distortion <1%
    Incident angle <6 degree
    MTF@110 lp/mm >0.3
    下载: 导出CSV

    表 2Philips棱镜参数

    Table 2.Philips Prism parameter

    Parameter Value
    α 25.1 mm
    β 12.9 mm
    L1 10.6 mm
    L2 8.1 mm
    L 44 mm
    θB 50.2°
    θR 50.9°
    DB 22.17 mm
    DR 22.15 mm
    D1 1.62 mm
    D2-DG 0.53 mm
    下载: 导出CSV

    表 3四组相机光谱的色差值

    Table 3.Color errors of four sets of camera spectra

    ΔE0 ΔE1 ΔE2 $\Delta {E'_{01}} $ $\Delta {E'_{02}} $ $\Delta {E'_{12}} $ ε
    Basic film,
    Simplified
    Avg 0.248 0.460 0.777 0.457 0.673 1.105 1.017
    Max 1.245 1.526 4.190 1.537 3.051 4.553
    Basic film,
    Monte Carlo
    Avg 0.238 0.501 0.678 0.372 0.709 1.038 0.967
    Max 0.865 1.471 4.557 1.149 3.937 4.992
    Optimized film,
    Simplified
    Avg 0.387 0.431 0.431 0.222 0.212 0.360 0.601
    Max 1.577 1.667 1.579 0.851 0.804 1.299
    Optimized film,
    Monte Carlo
    Avg 0.417 0.466 0.311 0.239 0.278 0.329 0.595
    Max 1.522 1.629 1.401 0.987 1.111 1.152
    下载: 导出CSV
  • [1] WOOTTON C.A Practical Guide to Video and Audio Compression: from Sprockets and Rasters to Macro Blocks[M]. New York: Routledge, 2005.
    [2] DE L H, GIJSBERTUS B. Optical system for a color television camera: US, 3202039A[P]. 1965-08-24.
    [3] HIJAZI A, FRIEDL A, CIERPKA C,et al. High-speed imaging using 3CCD camera and multi-color LED flashes[J].Measurement Science and Technology, 2017, 28(11): 115401.doi:10.1088/1361-6501/aa892a
    [4] ZHONG F Q, SHAO X X, QUAN C. 3D digital image correlation using a single 3CCD colour camera and dichroic filter[J].Measurement Science and Technology, 2018, 29(4): 045401. (查阅网上资料, 未找到标黄作者全称, 请确认是否为卷舌).doi:10.1088/1361-6501/aaab02

    ZHONG F Q, SHAO X X, QUAN C . 3D digital image correlation using a single 3CCD colour camera and dichroic filter[J]. Measurement Science and Technology, 2018 , 29 4 ): 045401 . (查阅网上资料, 未找到标黄作者全称, 请确认是否为卷舌).doi:10.1088/1361-6501/aaab02
    [5] LEE H, PARK S H, NOH S H,et al. Development of a portable 3CCD camera system for multispectral imaging of biological samples[J].Sensors, 2014, 14(11): 20262-20273.doi:10.3390/s141120262
    [6] 付秀华, 席佩花, 孟繁有, 等. 多路谷物色选光学成像系统分光器件的研究[J]. 长春理工大学学报(自然科学版),2022,45(1):1-8.

    FU X H, XI P H, MENG F Y,et al. Research on splitter of multi-path optical imaging system for grain color selection[J].Journal of Changchun University of Science and Technology (Natural Science Edition), 2022, 45(1): 1-8. (in Chinese).
    [7] JIANG Y, QUAN X Q, XING Y,et al. Design of optical imaging system for full-ocean-depth low-light colors[J].Optics and Lasers in Engineering, 2022, 154: 107042.doi:10.1016/j.optlaseng.2022.107042
    [8] SLAGLE T M, LYON R F, RUDA M C,et al. Color separation prism with adjustable path lengths: US, 6330113B1[P]. 2011-12-11.
    [9] LUTHER R. Aus dem Gebiet der Farbreizmetrik[J].Zeitschrift fur Technische Physik, 1927, 8: 540-558.
    [10] CHEN S H, LÜ B, WU X T,et al. Filter design and color correction for theX-cube prism 3CCD camera[J].Applied Optics, 2023, 62(4): 979-988.doi:10.1364/AO.472758
    [11] KWOK H S, CHENG P W, HUANG H C,et al. Trichroic prism assembly for separating and recombining colors in a compact projection display[J].Applied Optics, 2000, 39(1): 168-172.doi:10.1364/AO.39.000168
    [12] 陈新华, 罗宗平, 杨惠林, 等. 高分辨率可视穿刺针光学系统的设计与研制[J]. 中国光学,2021,14(5):1162-1168.

    CHEN X H, LUO Z P, YANG H L,et al. Design and development of the optical system for the high resolution visual puncture needle[J].Chinese Optics, 2021, 14(5): 1162-1168. (in Chinese).
    [13] FINLAYSON G D, MACKIEWICZ M, HURLBERT A. Color correction using root-polynomial regression[J].IEEE Transactions on Image Processing, 2015, 24(5): 1460-1470.doi:10.1109/TIP.2015.2405336
    [14] ASTER R C, BORCHERS B, THURBER C H.Parameter Estimation and Inverse Problems[M]. 3rd ed. Amsterdam: Elsevier, 2018.
    [15] 卢进军, 刘卫国, 潘永强. 光学薄膜技术[M]. 2版. 北京: 电子工业出版社, 2011.

    LU J J, LIU W G, PAN Y Q.Optical Thin Film Technology[M]. 2nd ed. Beijing: Publishing House of Electronics Industry, 2011. (in Chinese)(查阅网上资料, 未找到本条文献英文翻译, 请确认).
    [16] 修吉宏, 黄浦, 李军, 等. 大面阵彩色CCD航测相机的辐射定标[J]. 光学 精密工程,2012,20(6):1365-1373.doi:10.3788/OPE.20122006.1365

    XIU J H, HUANG P, LI J,et al. Radiometric calibration of large area array color CCD aerial mapping camera[J].Optics and Precision Engineering, 2012, 20(6): 1365-1373. (in Chinese).doi:10.3788/OPE.20122006.1365
    [17] 王成龙, 王春阳, 谷健, 等. 一种基于定标的非均匀性校正改进算法[J]. 中国光学,2022,15(3):498-507.doi:10.37188/CO.2021-0231

    WANG CH L, WANG CH Y, GU J,et al. An improved non-uniformity correction algorithm based on calibration[J].Chinese Optics, 2022, 15(3): 498-507. (in Chinese).doi:10.37188/CO.2021-0231
    [18] SHARMA G, TRUSSELL H J. Digital color imaging[J].IEEE Transactions on Image Processing, 1997, 6(7): 901-932.doi:10.1109/83.597268
